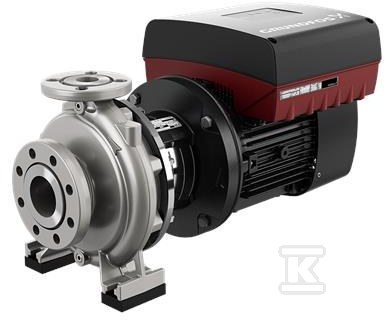

Pompa typu NBE 40-125/142 AASF2LESBQQELWB, odśrodkowa, jednostopniowa 99100142

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i wodnych

Pompa odśrodkowa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, z poziomym wałem. Przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach, gdzie liczy się stabilny przepływ i możliwość szybkiego serwisu bez rozbierania rurociągów. Konstrukcja serii NB/NBE pozwala na pracę w szerokim zakresie hydraulicznych, a symbol oznaczenia pompy określa dokładną konfigurację - szczegółowy dobór parametrów wymaga instrukcji producenta lub konsultacji z przedstawicielem.

Konstrukcja back-pull-out i szybki serwis

Budowa back-pull-out w pompach NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to serwisowanie nawet dużych jednostek przez jedną osobę z użyciem dźwigu, bez rozcinania instalacji. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1, klasa 6,3, co przekłada się na mniejsze drgania i równomierną pracę na wale.

Korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem to klasyczne rozwiązanie dla pomp jednostopniowych. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w warunkach ciągłej pracy.

Zgodność z normami i zakres pracy

Seria jest zgodna z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odnoszą się do EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

W całym zakresie serii uzyskuje się przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Parametry te pozwalają dobrać jednostkę zarówno do małych instalacji podnoszenia ciśnienia, jak i do większych systemów przemysłowych i wodnych.

Zastosowania i możliwości integracji

Pompa sprawdza się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Do większości pomp typu NB dostępne są ramy podstawy konstrukcji producenta, co ułatwia montaż i stabilizację zespołu napędowego. Wersje z serii NBE mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w regulacji prędkości obrotowej i dopasowaniu pracy do zmiennego zapotrzebowania instalacji.
