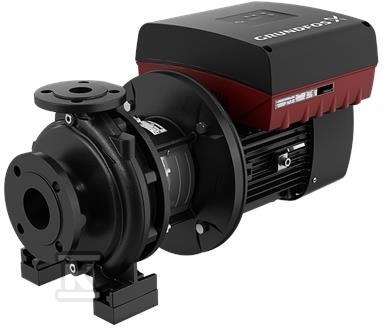

Pompa typu NBE 40-160/158 AASF2AESBQQELWB, odśrodkowa, jednostopniowa 99100076

Uniwersalna pompa odśrodkowa jednostopniowa do wody czystej i zabarwionej

Pompa odśrodkowa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach przemysłowych i budynków. Konstrukcja z poziomym wałem i zasysaniem z tyłu zapewnia łatwy montaż na rurociągu oraz stabilną pracę w trybie ciągłym. Wersja NBE 40-160/158 zasilana 400 V w trójfazie, powierzchniowa, niezasysająca, przeznaczona do pracy z wodą czystą lub zabarwioną, z nominalnym przepływem ok. 733 l/min w warunkach katalogowych.

Budowa i konstrukcja serwisowa

Korpus spiralny z osiowym króćcem ssawnym i promieniowym tłocznym ułatwia włączenie pompy w istniejący układ bez dodatkowych kolan. Rozwiązanie back-pull-out w serii NB pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów. W praktyce oznacza to serwis wykonywany przez jedną osobę przy użyciu dźwigu, bez rozcinania instalacji.

• wirniki hydraulicznie odciążone, co ogranicza obciążenia osiowe
• statyczne wyważenie zgodnie z ISO 1940-1 klasa 6,3, co ogranicza drgania
• mechaniczne uszczelnienie wału o wymiarach zgodnych z EN 12756
• dostępność ram podstawy producenta dla stabilnego osadzenia na posadzce

Zastosowania i zakres pracy

Pompa sprawdza się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

W rodzinie NB i NK osiągi obejmują przepływy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do małych obiegów jak i większych systemów komercyjnych. Wersja z silnikiem MGE ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą CUE umożliwia płynną regulację wydajności i ograniczenie poboru energii w zmiennych warunkach pracy.

Zgodność z normami i warunki pracy

Urządzenie zaprojektowano zgodnie z ISO 5199, a wymiary i osiągi nominalne według EN 733 na 10 bar. Kołnierze ssawny i tłoczny wykonano wg EN 1092-2, z oznaczeniem PN 16 dla kołnierzy do DN 150 włącznie, co pozwala na pracę przy ciśnieniu roboczym 16 bar. Taki poziom parametrów daje zapas bezpieczeństwa w instalacjach podwyższonego ciśnienia.

Pompa jest powierzchniowa, przeznaczona do pracy z wodą czystą lub zabarwioną, bez funkcji samossania. Dane zasilania 400 V trójfazowe odpowiadają typowym warunkom przemysłowym i komercyjnym.
