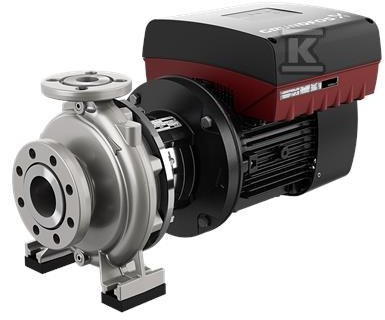

Pompa typu NBE 40-160/158 AASF2KESBQQELWB, odśrodkowa, jednostopniowa 99100154

Pompa odśrodkowa jednostopniowa do wody z wbudowaną przetwornicą częstotliwości

Rozwiązanie do niezawodnego i ekonomicznego zasilania instalacjami wodnymi, przemysłowymi i HVAC. Jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym pracuje z poziomym wałem i jest przeznaczona do pompowania wody w zakresie temperatur od -25 °C do 120 °C. Wbudowana przetwornica częstotliwości pozwala na płynną regulację pracy bez dodatkowych sterowników zewnętrznych. Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozłączania korpusu ani rurociągów, co ułatwia serwisowanie nawet większych jednostek przez jedną osobę przy użyciu dźwigu.

Konstrukcja, materiały i serwisowanie

Pompa wykonana jest ze stali nierdzewnej, co przekłada się na odporność na korozję w typowych instalacjach wodnych. Korpus pompy i wirnik to stal nierdzewna EN 1.4408, ASTM CF8M. Pierścień oporowy to stal nierdzewna EN 1.4517, ASTM CD4MCuN. Wał wykonano ze stali nierdzewnej EN 1.4401, AISI 316. Uszczelnienie wału typu BQQE w układzie pojedynczym spełnia wymiary zgodne z EN 12756. Kołnierze ssawny i tłoczny są zgodne z EN 1092-1, a wymiary nominalne z EN 733. Pompa jest zgodna z ISO 5199, statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik jest hydraulicznie odciążony. Tolerancja charakterystyki to ISO9906:2012 3B2. Minimalny wskaźnik efektywności MEI ? 0,70.

Urządzenie ma stopień ochrony IP55 i klasę izolacji F. Smarowanie łożysk odbywa się smarem. Obudowa posiada nóżki, a blok podpierający jest przewidziany w instalacji. Ciśnienie nominalne przyłączy to PN 16, maksymalne ciśnienie robocze 16 bar. Zakres temperatury otoczenia to -20 °C do 50 °C.

Zastosowania i warunki pracy

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Przeznaczona jest do wody o gęstości ok. 998,2 kg/m3 przy temperaturze dobranej 20 °C.

Dane pracy oparte są o prędkość 2898 rpm. Przy wirniku o średnicy nominalnej 160 mm i faktycznej 158 mm uzyskuje się przepływ znamionowy 43,97 m3/h przy wysokości podnoszenia 29,06 m. Przyłącze ssawne DN 65, tłoczne DN 40. Konstrukcja pozwala na pracę w szerokim zakresie, typowo od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m w rodzinie NB/NK.

Dane elektryczne i napęd

Napęd to silnik 2-biegunowy o mocy znamionowej P2 5,5 kW, zasilany 3 x 380-500 V przy częstotliwości 50 Hz. Prąd znamionowy 10,3-8,20 A, współczynnik mocy cos phi 0,92-0,88. Klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 92,7 %. Zakres prędkości silnika 360-4000 rpm umożliwia regulację przez wbudowaną przetwornicę. Izolacja łożyska po stronie N to Steel Bearing. Masa netto 77 kg, masa brutto 94 kg, objętość wysyłkowa 0,315 m3.
