Pompa typu NBE 40-160/158 AASF2LESBQQELWB, odśrodkowa, jednostopniowa 99100157

Pompa odśrodkowa jednostopniowa do instalacji przemysłowych i HVAC

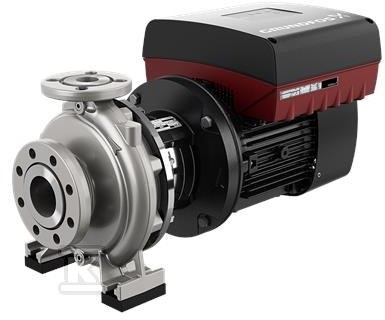

Pompa konsolowo-monoblokowa NBE 40-160/158 to jednostopniowa, niezasysająca pompa odśrodkowa ze spiralną komorą kierowniczą i poziomym wałem. Konstrukcja back-pull-out pozwala zdemontować silnik, podstawę silnika, wirnik i uszczelnienie bez rozbierania korpusu ani rurociągów, co skraca serwis i ogranicza prace przy instalacji. Osiowy króciec ssawny DN 65 i promieniowy króciec tłoczny DN 40 z kołnierzami PN 16 zgodnymi z EN 1092-2 ułatwiają podłączenie do istniejących sieci wodnych i przemysłowych.

Konstrukcja i materiały odporne na korozję

Korpus pompy i wirnik wykonano ze stali nierdzewnej EN 1.4517, odpowiednik ASTM CD4MCuN, a pierścień zużywający się również jest ze stali nierdzewnej. Wał ze stali nierdzewnej EN 1.4462 SAF 2205 o średnicy 24 mm zapewnia stabilność przy pracy ciągłej. Uszczelnienie mechaniczne wału typu BQQE ma wymiary zgodne z EN 12756 i jest wykonane jako pojedyncze, z niezrównoważonym gumowym uszczelnieniem falowym. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik hydraulicznie odciążony, co przekłada się na niższą wibrację i mniejsze obciążenie łożysk. Obudowa z nóżkami i wspornikiem typu Y z kodem przyłącza F2 pozwala na stabilny montaż na ramie podstawy Grundfos.

Parametry pracy i sterowanie zintegrowane

Urządzenie pracuje z prędkością znamionową 2898 obr/min i osiąga nominalny przepływ 43,97 m3/h przy nominalnej wysokości podnoszenia 29,06 m. Średnica wirnika w aktualnej wersji to 158 mm przy nominalnej 160 mm. Zintegrowany silnik synchroniczny z magnesami trwałymi o chłodzeniu powietrznym ma moc znamionową P2 5,5 kW, klasę energetyczną IE5 i sprawność 92,7 % przy pełnym obciążeniu. Zasilanie 3 x 380-500 V, 50 Hz, prąd znamionowy 10,3-8,20 A, cos ? 0,92-0,88, 2 bieguny, klasa izolacji F, stopień ochrony IP55. Wbudowany falownik częstotliwości z regulatorem PI w skrzynce zaciskowej oraz panel HMI300 i moduł funkcyjny FM300 Advanced umożliwiają płynną regulację prędkości w zakresie 360-4000 obr/min bez dodatkowych szaf sterowniczych. Maksymalne ciśnienie robocze to 16 bar, maksymalna temperatura otoczenia 50 °C, a zakres temperatury pompowanej cieczy to -25 °C do 120 °C przy gęstości odniesienia 998,2 kg/m3 dla wody 20 °C. Minimalny wskaźnik efektywności MEI ? 0,70 potwierdza wysoki poziom hydrauliczny.

Zastosowania i zgodność z normami

Pompa jest zgodna z ISO 5199, a jej wymiary i osiągi nominalne odpowiadają EN 733 dla 10 bar, przy czym kołnierze do DN 150 są oznaczone PN 16. Tolerancje pracy spełniają ISO 9906:2012 3B2. Dzięki temu sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy w przemyśle, systemach HVAC oraz nawadnianiu. Masa netto 79 kg i brutto 96 kg przy objętości opakowania 0,315 m3 ułatwiają transport i montaż przez jedną osobę przy użyciu dźwigu.
