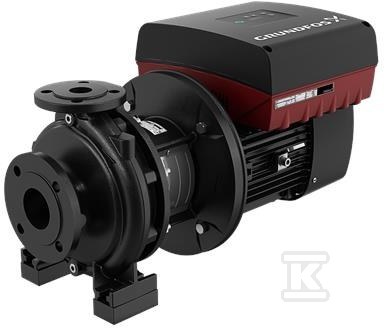

Pompa typu NBE 40-160/172 AASF2AESBQQEMWB, odśrodkowa, jednostopniowa 99100093

Uniwersalna pompa odśrodkowa z wbudowaną przetwornicą do instalacji przemysłowych i HVAC

Pompa z serii NBE to jednostopniowa, niezasysająca pompa odśrodkowa z wirnikiem w obudowie spiralnej, króćcem ssawnym osiowym i tłocznym promieniowym oraz poziomym wałem. Wykonana zgodnie z ISO 5199 z wymiarami i osiągami nominalnymi według EN 733, z kołnierzami PN 16 wg EN 1092-2. Konstrukcja back-pull-out pozwala zdjąć silnik, podstawę silnika, pokrywę i wirnik bez demontażu korpusu pompy ani rurociągów, co ułatwia serwisowanie nawet przez jedną osobę przy użyciu dźwigu.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa EN-GJL-250, a wirnik z żeliwa EN-GJL-200. Wał ze stali nierdzewnej EN 1.4301 / AISI 304. Pierścienie zużyciowe z brązu, wewnętrzne powłoki CED. Mechaniczne uszczelnienie wału typu BQQE zgodne z EN 12756, w wykonaniu z niezrównoważonym gumowym miechem. Pierścień wirujący i siedzisko wykonane z węglika krzemu SiC, uszczelnienie wtórne z EPDM. Wirnik zamknięty, z podwójnie zakrzywionymi łopatkami, statycznie wyważony wg ISO 1940-1 klasa 6,3 i hydraulicznie odciążony. Silnik synchroniczny z magnesami trwałymi, wentylowany powietrzem, bezpośrednio sprzężony z pompą. Stopień ochrony IP55, klasa izolacji F.

Parametry pracy i sterowanie

Dane znamionowe dla wody o temperaturze 20 °C i gęstości 998,2 kg/m3: przepływ ok. 47,92 m3/h przy wysokości podnoszenia ok. 36,12 m. Prędkość pompy na podstawie której obliczono dane 2901 obr/min, średnica wirnika efektywna 172 mm przy nominalnej 160 mm. Znamionowa moc silnika P2 7,5 kW, zasilanie 3 x 380-500 V, 50 Hz, prąd znamionowy 14,1-11,2 A, cos ? 0,93-0,89. Silnik 2-biegunowy o sprawności 92,5 % przy pełnym obciążeniu, klasa efektywności IE5 wg IEC 60034-30-2. Wbudowany falownik z regulatorem PI umożliwia płynną regulację prędkości w zakresie 360-4000 obr/min i dopasowanie pracy do zapotrzebowania instalacji. Minimalny wskaźnik efektywności MEI ? 0,70. Zakres temperatury pompowanej cieczy -25 . 120 °C, temperatura otoczenia -20 . 50 °C, maksymalne ciśnienie pracy 16 bar. Króciec ssawny DN 65, tłoczny DN 40, połączenia PN 16 wg EN 1092-2. Masa netto ok. 79 kg.

Zastosowania i zgodność z normami

Pompa przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Kołnierze ssawny i tłoczny zgodne z EN 1092-2, wymiary uszczelnienia wału wg EN 12756, konstrukcja zgodna z ISO 5199 i EN 733. Tolerancja krzywej ISO9906:2012 3B. Powierzchnie malowane w kolorze NCS 9000 / RAL 9005.
