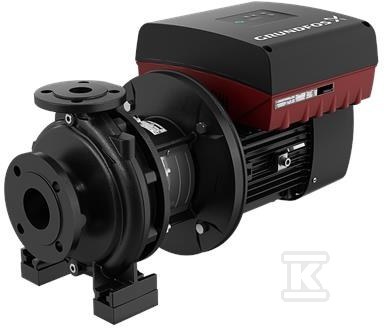

Pompa typu NBE 40-160/172 AASF2AESDAQFMWB, odśrodkowa, jednostopniowa 99260269

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i instalacyjnych

Pompa typu NBE 40-160/172 AASF2AESDAQFMWB to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w różnych instalacjach. Konstrukcja z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem zapewnia prostą integrację z istniejącymi rurociągami. Seria NB i NBE jest projektowana jako rozwiązanie uniwersalne, które sprawdza się zarówno w instalacjach użyteczności publicznej, jak i w wymagających warunkach przemysłowych.

Budowa i serwisowanie

Model NBE 40-160/172 wykorzystuje konstrukcję back-pull-out znaną z pomp NB. Silnik, podstawę silnika i wirnik można zdemontować bez rozłączania korpusu pompy ani rurociągów. W praktyce oznacza to szybszy dostęp do części wirujących i możliwość obsługi nawet dużych jednostek przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na stabilną pracę i mniejsze drgania.

Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do normy EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Wszystkie pompy serii są zgodne z ISO 5199.

W ofercie dostępne są ramy podstawy konstrukcji Grundfos, ułatwiające montaż i wyrównanie. Wersje z serii NBE mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub współpracować ze zewnętrzną przetwornicą Grundfos CUE, co pozwala na precyzyjną regulację wydajności i ograniczenie poboru energii w zmiennych warunkach pracy.

Zastosowania i zakres pracy

Pompy NB i NBE są stosowane w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

W całej rodzinie osiągi obejmują przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do zarówno małych instalacji, jak i dużych systemów przemysłowych. Dzięki temu typ NBE 40-160/172 wpisuje się w zakres rozwiązań do ciągłej pracy w instalacjach wodnych i grzewczych, gdzie wymagana jest stabilna charakterystyka i łatwy serwis.

Zgodność i warunki eksploatacji

Urządzenie spełnia wymagania norm ISO 5199, EN 1092-2, EN 733 oraz EN 12756 dla uszczelnienia wału. Zgodność z ISO 1940-1 klasa 6,3 dotyczy wyważenia statycznego, a hydrauliczne odciążenie wirnika ogranicza obciążenie łożysk. Parametry ciśnieniowe PN 16 dla kołnierzy do DN 150 zwiększają margines bezpieczeństwa w instalacjach o podwyższonym ciśnieniu roboczym.

Dokładna konfiguracja pompy wynika z symbolu oznaczenia. W celu precyzyjnego doboru technicznych parametrów dla konkretnego punktu pracy zaleca się skorzystanie z instrukcji producenta lub konsultację z przedstawicielem Grundfos.
