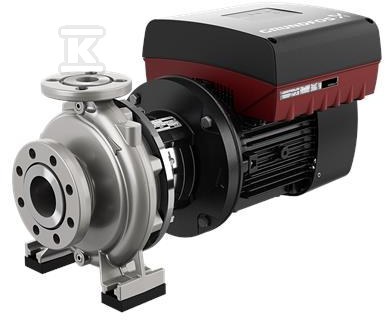

Pompa typu NBE 40-160/172 AASF2LESBQQEMWB, odśrodkowa, jednostopniowa 99100162

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Jednostopniowa pompa odśrodkowa z wirnikiem w korpusie spiralnym przeznaczona jest do niezawodnego i ekonomicznego zasilania w wodę w instalacjach przemysłowych, zaopatrzenia w wodę, HVAC oraz nawadniania. Wykonana zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi według EN 733, ma kołnierze PN 16 zgodne z EN 1092-1. Osiowy króciec ssawny i promieniowy króciec tłoczny przy poziomym wale oraz konstrukcja back pull-out pozwalają zdjąć silnik, podstawę silnika, pokrywę i wirnik bez demontażu korpusu pompy ani rurociągów. Rozwiązanie ułatwia serwisowanie nawet większych jednostek przez jedną osobę przy użyciu dźwigu.

Konstrukcja, materiały i serwisowanie

Korpus spiralny, wirnik hydraulicznie odciążony i statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3 zapewniają stabilną pracę przy zmiennych obciążeniach. Uszczelnienie wału typu BQQE, pojedyncze, z niezrównoważonym gumowym falownikiem, wykonane jest zgodnie z DIN EN 12756.

Materiały odporne na korozję to podstawa trwałości w pracy z wodą:

• korpus pompy, pierścień zużywający i wirnik ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN
• wał ze stali nierdzewnej EN 1.4462, SAF 2205

Pompa ma podstawę z nóżkami i blok podpierający, co upraszcza montaż i stabilizuje układ. Łożyskowanie smarowane jest smarem, a izolacja łożyska po stronie N to stalowe łożysko. Wymiary kołnierzy ssawnego i tłocznego są zgodne z EN 1092-2, a wymiary mechanicznego uszczelnienia wału z EN 12756.

Zastosowanie i warunki pracy

Urządzenie jest przeznaczone do pompowania wody w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze otoczenia od -20 °C do 50 °C. Maksymalne ciśnienie robocze wynosi 16 bar, a połączenia kołnierzowe to DN 65 na ssaniu i DN 40 na tłoczeniu przy klasie PN 16.

W typowym punkcie pracy przy prędkości 2901 obr/min pompa osiąga przepływ znamionowy 47,92 m3/h przy wysokości podnoszenia 36,12 m. Średnica wirnika wynosi 172 mm przy nominalnej 160 mm. Tolerancja charakterystyki to ISO9906:2012 3B2, a wskaźnik minimalnej efektywności MEI ? 0,70.

Typowe zastosowania to:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• systemy HVAC
• nawadnianie

Sterowanie, napęd i parametry elektryczne

Wersja wyposażona jest w wbudowaną przetwornicę częstotliwości, co pozwala na płynną regulację prędkości w zakresie 360-4000 obr/min bez dodatkowych sterowników zewnętrznych. Czujnik ciśnienia nie jest przewidziany w tej konfiguracji.

Napęd to silnik IE5 o mocy znamionowej P2 7,5 kW, 50 Hz, 3 x 380-500 V, prąd znamionowy 14,1-11,2 A, współczynnik mocy cos ? 0,93-0,89. Sprawność silnika przy pełnym obciążeniu to 92,5 %, liczba biegunów 2, klasa szczelności IP55, klasa izolacji F. Masa netto pompy to 83 kg, masa brutto 100 kg, a objętość wysyłkowa 0,315 m3.
