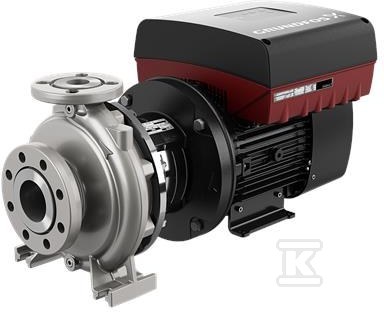

Pompa typu NBE 40-160/177 AAF2LESBQQENWB, odśrodkowa, jednostopniowa 99102381

Pompa odśrodkowa jednostopniowa do niezawodnego i ekonomicznego zasilania

Pompy serii NB i NBE to uniwersalne pompy odśrodkowe z korpusem spiralnym, przeznaczone do zastosowań, w których wymagane jest pewne i ekonomiczne zasilanie cieczą. Konstrukcja z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem zapewnia prosty montaż w instalacjach przemysłowych i budynkach użyteczności publicznej. Szczegółowa konfiguracja jest odczytywana z symbolu pompy, a dobór technicznych parametrów wymaga konsultacji z dokumentacją producenta lub przedstawicielem.

Budowa hydrauliczna i serwisowanie

Urządzenie ma jednostopniową budowę odśrodkową z korpusem spiralnym i poziomym wałem. Króciec ssawny jest osiowy, króciec tłoczny promieniowy, co ułatwia włączenie pompy w istniejące rurociągi. W pompach NB zastosowano konstrukcję back-pull-out, która pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów. W praktyce oznacza to możliwość obsługi nawet dużych agregatów przez jedną osobę przy użyciu dźwigu.

Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1, klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji producenta, co upraszcza montaż i wyrównanie.

Zakres pracy i możliwości napędu

Seria zapewnia szeroki zakres pracy. Pompy w gamie osiągają przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Taki rozstaw pozwala dobrać agregat zarówno do małych instalacji podnoszenia ciśnienia, jak i do większych systemów zaopatrzenia w wodę.

Napęd może być realizowany silnikiem MGE ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą Grundfos CUE. Opcja z przetwornicą daje możliwość płynnej regulacji wydajności i dostosowania pracy do zmiennego zapotrzebowania instalacji HVAC, przemysłowych czy nawadniających.

Zastosowania i zgodność z normami

Pompy NB i NBE znajdują zastosowanie w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę,
• przemysłowe instalacje podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• HVAC,
• nawadnianie.

Konstrukcja jest zgodna z ISO 5199. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2. Wymiary i osiągi nominalne są zgodne z EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami o wymiarach do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.
