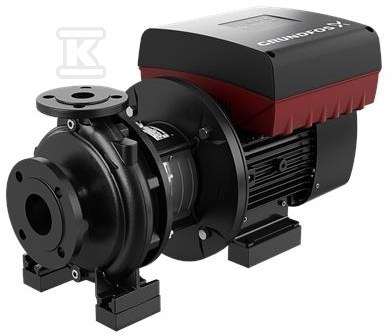

Pompa typu NBE 40-160/177 AASF2AESBAQENWB, odśrodkowa, jednostopniowa 99106417

Uniwersalna pompa odśrodkowa do ciągłej pracy w instalacjach wodnych

Pompa NBE 40-160/177 to jednostopniowa, niezasysająca pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania wodą w instalacjach przemysłowych i użyteczności publicznej. Wykonana zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi według EN 733, ma kołnierze ssawny i tłoczny zgodne z EN 1092-2. Króciec ssawny jest osiowy, tłoczny promieniowy, wał poziomy. Rozwiązanie back-pull-out pozwala zdjąć silnik, podstawę silnika, pokrywę i wirnik bez demontażu korpusu pompy ani rurociągów, co ułatwia serwisowanie nawet przez jedną osobę przy użyciu dźwigu.

Konstrukcja back-pull-out i materiały

Korpus pompy z żeliwa EN-GJL-250 ma otwór do odpowietrzania i spustowy, zamknięte zaślepkami. Wirnik zamknięty z podwójnie zakrzywionymi łopatkami o gładkich powierzchniach jest statycznie wyważony zgodnie z ISO 1940-1 klasa G6.3 i hydraulicznie odciążony w celu kompensacji siły osiowej. Uszczelnienie wału typu BAQE to niezrównoważone uszczelnienie gumowe z falą, zgodne z EN 12756 i DIN EN 12756. Przekazanie momentu odbywa się przez sprężynę i wokół fali, dzięki czemu uszczelnienie nie ściera wału, a ruch osiowy nie jest blokowany przez osady. Pierścienie uszczelniające: wirujący z grafitu węglowego metalizowanego, siedzisko stałe z węglika krzemu SiC. Uszczelnienie wtórne z EPDM zapewnia dobrą odporność na gorącą wodę. Średnica wału wynosi 24 mm, a średnica wirnika nominalna 160 mm przy faktycznej 177 mm. Masa netto to 109 kg, masa brutto 126 kg.

Sterowanie zintegrowane i wysoka efektywność

Pompa jest sprzężona bezpośrednio z wentylowanym, synchronicznym silnikiem na magnesach trwałych, całkowicie zamkniętym z wymiarami głównymi według IEC i DIN. W obudowie zaciskowej silnika znajduje się przetwornica częstotliwości i regulator PI, co umożliwia ciągłą regulację prędkości obrotowej i dopasowanie pracy do aktualnego zapotrzebowania. Silnik klasy IE5 według IEC 60034-30-2 wspiera niski pobór energii. Minimalny wskaźnik efektywności MEI jest ? 0,70, co od 1 stycznia 2013 r. jest uznawane przez Komisję Europejską za wskaźnik odniesienia dla najlepiej działających pomp wodnych na rynku. Tolerancja krzywej pracy to ISO9906:2012 3B. Prędkość dla danych pompy to 3000 obr/min, przepływ nominalny 47 m3/h przy wysokości podnoszenia 43,3 m.

Zastosowania i warunki pracy

Przeznaczona do pompowania wody w zakresie temperatury cieczy 0 . 120 °C, przy gęstości odniesienia ok. 998,2 kg/m3. W typowych warunkach pracy temperatura cieczy to 20 °C. Kołnierze do DN 150 włącznie są oznaczone PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar, co rozszerza zastosowanie w instalacjach wymagających wyższego ciśnienia. Seria NB i NK sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Dzięki konstrukcji back-pull-out konserwacja nie wymaga rozcinania instalacji, a dostęp do wirnika i uszczelnienia jest szybki.
