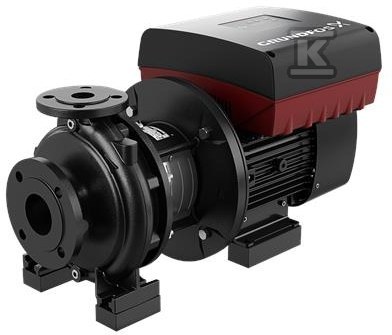

Pompa typu NBE 40-160/177 AASF2AESBQQENWB, odśrodkowa, jednostopniowa 99101896

Pompa odśrodkowa jednostopniowa z wbudowaną regulacją prędkości

Uniwersalna pompa blokowa do ciągłej regulacji wydajności w instalacjach wodnych i przemysłowych. Wykonana jako jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale. Konstrukcja zgodna z ISO 5199, wymiary i osiągi nominalne według EN 733, a kołnierze PN 16 zgodne z EN 1092-2. Przepływ roboczy w zakresie typowym dla serii od 2 do 1300 m3/h przy wysokości podnoszenia od 2 do 160 m, co pozwala na dopasowanie do instalacji zaopatrzenia w wodę, podnoszenia ciśnienia, tłoczenia cieczy w przemyśle, HVAC oraz nawadniania.

Napęd stanowi wentylatorowo chłodzony synchroniczny silnik z magnesami trwałymi połączony bezpośrednio z pompą. W obudowie zaciskowej silnika umieszczono przetwornicę częstotliwości oraz regulator PI, co umożliwia ciągłą zmianę prędkości obrotowej i tym samym dostosowanie wydajności do aktualnego zapotrzebowania bez dodatkowych zaworów dławiących. Medium robocze to woda czysta lub zabarwiona, temperatura medium -25 . 120 °C przy temperaturze odniesienia 20 °C, gęstość 998,2 kg/m3. Temperatura otoczenia -20 . 50 °C, maksymalny ciśnienie robocze 16 bar.

Konstrukcja back-pull-out i materiały

Budowa back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez odłączania korpusu pompy od rurociągów. Serwis można wykonać przez jedną osobę przy użyciu dźwigu, co skraca przestoje w utrzymaniu ruchu. Wirnik hydraulicznie odciążony, wszystkie elementy wirujące statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3.

Uszczelnienie wału mechanicznego o wymiarach zgodnych z EN 12756, typ prostej pierścieniowej BQQE z elastomerami EPDM. Korpus pompy z żeliwa szarego EN-GJL-250, płaszcz pompy EN-GJL-250, wirnik z żeliwa szarego EN-GJL-200, klasa ASTM 30. Wewnętrzna powłoka korpusu CED. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Pierścień oporowy z mosiądzu CuZn34Mn3Al2Fe1-C. Smarowanie łożysk smarem, pompa dostarczana z podstawą i blokiem wsporczym.

Elektroniczna regulacja i parametry pracy

Dane pracy odnoszą się do prędkości pompy 2901 1/min. Nominalny przepływ 49,82 m3/h przy nominalnej wysokości podnoszenia 38,13 m. Rzeczywista średnica wirnika 177 mm, średnica nominalna wirnika 160 mm. Znamionowa moc silnika P2 11 kW, zasilanie 3 x 380-500 V, 50 Hz, prąd znamionowy 20,3-16,0 A, współczynnik mocy cos phi 0,93-0,90. Zakres prędkości silnika 360-4000 1/min, klasa sprawności IE5, sprawność silnika przy pełnym obciążeniu 93,1 %, 2 bieguny, klasa ochrony IP55, klasa temperaturowa izolacji F. Minimalny wskaźnik efektywności MEI >= 0,70. Masa netto ok. 104 kg.

Króciec ssawny DN 65, króciec tłoczny DN 40, klasa ciśnienia PN 16. Standard przyłączy EN 1092-2. Izolacja łożyska po stronie N ze stali.

Zastosowania i zgodność

Pompa sprawdza się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach użyteczności publicznej i przemyśle
• przemysłowe tłoczenie cieczy
• systemy HVAC i obiegi grzewczo-chłodnicze
• nawadnianie

Zgodność z normami ISO 5199, EN 733, EN 1092-2, EN 12756. Kołnierze ssawny i tłoczny zgodne z EN 1092-2, oznaczenie PN 16 umożliwia pracę przy ciśnieniu roboczym 16 bar. Do większości pomp serii NB dostępne są ramy podstawy Grundfos.
