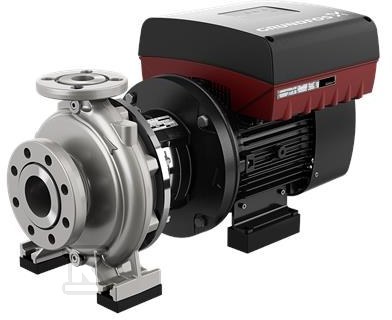

Pompa typu NBE 40-160/177 AASF2LESBQQENWB, odśrodkowa, jednostopniowa 99100169

Pompa monoblokowa z wlotem osiowym do ciągłej regulacji wydajności

Pompa typu NBE 40-160/177 to jednostopniowa pompa odśrodkowa monoblokowa z osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, przemysłowych i HVAC. Wykonana zgodnie z ISO 5199, z wymiarami i nominalnymi osiągami według EN 733, łączy konstrukcję back-pull-out z silnikiem synchronicznym z magnesami stałymi MGE wyposażonym w wbudowaną przetwornicę częstotliwości i regulator PI. Dzięki temu osiągi są dopasowywane w czasie rzeczywistym do aktualnego zapotrzebowania, bez konieczności dodatkowych armatur regulacyjnych.

Konstrukcja back-pull-out i zgodność z normami

Korpus spiralny z poziomym wałem, osiowym wlotem ssawnym i promieniowym wylotem tłocznym zapewnia stabilną pracę w typowych układach rurociągowych. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a w tej wersji zastosowano kołnierze typu PN 16 według EN 1092-1, co pozwala na pracę przy ciśnieniu roboczym do 16 bar dla kołnierzy do DN 150. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w wykonaniu nieodciążonym z mieszkiem gumowym.

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów. Serwis można wykonać przy użyciu dźwigu przez jedną osobę, co skraca przestoje. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, a wirniki są hydraulicznie odciążone, co ogranicza obciążenia łożysk i poprawia trwałość.

• korpus spiralny, osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy
• zgodność z ISO 5199 oraz EN 733, kołnierze EN 1092-1/2
• uszczelnienie wału wg EN 12756
• wyważenie ISO 1940-1 klasa 6,3

Silnik MGE z wbudowaną przetwornicą częstotliwości

Pompa jest połączona sprzęgłem z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. W skrzynce zaciskowej silnika umieszczono przetwornicę częstotliwości oraz regulator PI. Rozwiązanie pozwala na ciągłą regulację zmiennej prędkości obrotowej, a tym samym na płynne dostosowanie wydajności do aktualnych wymagań instalacji.

Regulacja prędkości ogranicza pracę na zaworze, zmniejsza zużycie energii w zmiennych warunkach obciążenia i ułatwia utrzymanie stałego ciśnienia w sieci. Silnik MGE jest standardowo stosowany w serii NB/NBE i może być współpracować także z zewnętrzną przetwornicą Grundfos CUE w innych konfiguracjach.

• silnik synchroniczny z magnesami stałymi, chłodzenie wentylatorowe
• przetwornica częstotliwości i regulator PI w skrzynce zaciskowej
• ciągła regulacja prędkości obrotowej i dopasowanie osiągów do zapotrzebowania

Zastosowania w instalacjach wodnych, przemysłowych i HVAC

Seria NB i NK, do której należy NBE 40-160/177, jest projektowana jako uniwersalna. Stosowana jest w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz w nawadnianiu.

Zakres serii obejmuje przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m, co pozwala dobrać pompę do małych obiegów i większych instalacji przemysłowych. Dostępne są ramy podstawy Grundfos dla większości pomp typu NB, co ułatwia montaż i stabilizację układu.

• instalacje zaopatrzenia w wodę i podnoszenie ciśnienia
• przemysłowe tłoczenie cieczy
• systemy HVAC i obiegi grzewcze/chłodnicze
• nawadnianie
