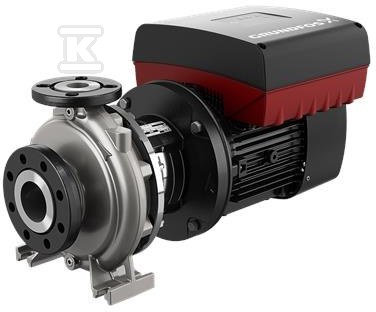

Pompa typu NBE 40-200/172 AAF2LESBQQELWB, odśrodkowa, jednostopniowa 99100175

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i instalacyjnych

Pompa z rodziny NB/NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale. Rozwiązanie jest projektowane jako uniwersalne źródło niezawodnego i ekonomicznego zasilania cieczą, z konfiguracją odczytywaną ze symbolu typowego. W praktyce oznacza to możliwość dopasowania do instalacji wodnych, układów podnoszenia ciśnienia, tłoczenia cieczy w przemyśle, HVAC oraz nawadniania. Wersja NBE 40-200/172 AAF2LESBQQELWB wpisuje się w tę linię jako pompa o konstrukcji back-pull-out, co upraszcza prace serwisowe bez rozcinania rurociągów.

Konstrukcja i serwisowanie

Budowa back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani przewodów. W efekcie nawet większe agregaty mogą być obsługiwane przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dostęp do części zamiennych i utrzymanie szczelności w długim okresie pracy. Pompa może być łączona z silnikiem MGE ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą Grundfos CUE, co daje elastyczność w regulacji wydajności.

Zastosowania i zakres pracy

Seria NB/NK jest stosowana w pięciu głównych obszarach: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. W ramach rodziny osiągi nominalne obejmują przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Taki zakres pozwala na zastosowanie zarówno w małych instalacjach użyteczności publicznej, jak i w większych układach przemysłowych wymagających stabilnego transportu cieczy.

Zgodność z normami i parametry połączenia

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odnoszą się do normy EN 733 przy 10 bar, przy czym pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Standardowe wykonanie zapewnia kompatybilność z ramami podstawy produkowanymi dla pomp NB, co ułatwia montaż i stabilizację agregatu na posadzce.
