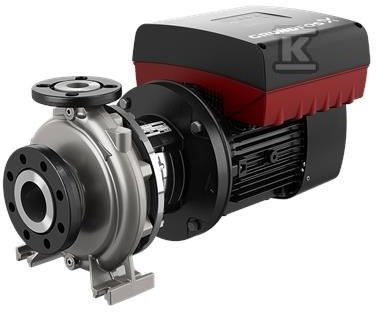

Pompa typu NBE 40-200/188 AAF2LESBQQEMWB, odśrodkowa, jednostopniowa 99100181

Pompa odśrodkowa z wlotem osiowym do ciągłej regulacji wydajności

Jednostopniowa pompa monoblokowa z osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, przemysłowych i HVAC. Konstrukcja z poziomym wałem i spiralnym korpusem zapewnia stabilną pracę przy zmiennym zapotrzebowaniu, a integracja silnika synchronicznego z magnesami stałymi i wbudowaną przetwornicą częstotliwości pozwala na płynne dopasowanie prędkości obrotowej do aktualnych wymagań instalacji bez dodatkowych urządzeń zewnętrznych.

Konstrukcja back-pull-out i silnik MGE z przetwornicą

Pompa wykonana jest w układzie back-pull-out, co oznacza możliwość zdjęcia silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów. Serwisowanie można przeprowadzić przy użyciu dźwigu przez jedną osobę, nawet w przypadku większych jednostek. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. W skrzynce zaciskowej silnika umieszczono przetwornicę częstotliwości i regulator PI, które umożliwiają ciągłą regulację zmiennej prędkości obrotowej. Dzięki temu osiągi pompy są dopasowywane w czasie rzeczywistym, co ogranicza pracę na zaworze i zmniejsza zużycie energii w okresach częściowego obciążenia.

Uszczelnienie wału z mieszkiem gumowym ma wymiary zgodne z DIN EN 12756. Kołnierze ssawny i tłoczny wykonano zgodnie z EN 1092-2, a wymiary i nominalne osiągi odnoszą się do EN 733. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar, przy nominalnym zakresie konstrukcji 10 bar.

Zgodność z normami i zakres pracy

Wszystkie pompy serii NB i NBE są zgodne z ISO 5199. Mechaniczne uszczelnienie wału posiada wymiary zgodne z EN 12756, a połączenia kołnierzowe spełniają EN 1092-2. Seria obejmuje zakresy przepływu od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do instalacji o zróżnicowanym zapotrzebowaniu hydraulicznym.

Konstrukcja umożliwia wyposażenie w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę. Dzięki temu pompa może pracować zarówno w układach ze stałą prędkością, jak i w systemach z regulacją ciśnienia lub przepływu.

Obszary zastosowań

Pompa sprawdza się w pięciu głównych grupach zastosowań:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach użyteczności publicznej i przemysłowych
• przemysłowe tłoczenie cieczy w procesach technologicznych
• systemy HVAC do obiegu wody chłodzącej i grzewczej
• nawadnianie i instalacje rolnicze wymagające stabilnego zasilania

Uniwersalność wynika z połączenia standardowych wymiarów przyłączeniowych, zgodności z normami EN i ISO oraz możliwości szybkiego serwisu bez rozcinania instalacji. Dostępne są ramy podstawy konstrukcji dla większości pomp typu NB, co ułatwia montaż i stabilizację jednostki na posadzce.
