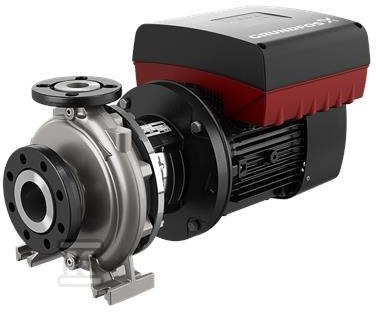

Pompa typu NBE 40-200/198 AAF2LESBQQEGWA, odśrodkowa, jednostopniowa 98111375

Pompa odśrodkowa jednostopniowa do zaopatrzenia w wodę, HVAC i przemysłu

Pompa typu NBE 40-200/198 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Konstrukcja back pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów, co skraca czas serwisu. Zintegrowana przetwornica częstotliwości pozwala na płynną regulację prędkości w zakresie 180-2000 obr/min, a wykonanie z nierdzewnej stali w kluczowych elementach zapewnia odporność na korozję w pracy z wodą w temperaturze od -25 °C do 120 °C.

Konstrukcja i materiały

Korpus pompy wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN, tak samo jak wirnik i pierścień zużywający. Wał z stali nierdzewnej EN 1.4462, SAF 2205 współpracuje z pojedynczym uszczelnieniem wału typu BQQE, zgodnym z EN 12756, w wykonaniu niezrównoważonym z falistą uszczelką gumową. Kołnierz wykonano z żeliwa EN-GJS-500-7, ASTM 70-50-05.

Króciec ssawny DN 65 i tłoczny DN 40 mają kołnierze PN 16 zgodne z EN 1092-1 i EN 1092-2, a wymiary i osiągi nominalne odpowiadają EN 733. Maksymalne ciśnienie robocze wynosi 16 bar, zakres temperatury otoczenia to -20 °C . 50 °C. Pompa ma podstawę z nóżkami, smarowanie łożysk smarem i wał poziomy. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Zastosowanie i parametry pracy

Urządzenie jest projektowane według ISO 5199 i sprawdza się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Dane pracy dla wirnika o średnicy rzeczywistej 198 mm, nominalnie 200 mm, przy 1450 obr/min to przepływ znamionowy 25,5 m3/h i wysokość podnoszenia 10,1 m. Tolerancja charakterystyki to ISO9906:2012 3B2, a wskaźnik minimalnej efektywności MEI ? 0,70.

Napęd to silnik IE5 o mocy znamionowej P2 1,1 kW, 4 bieguny, 50 Hz, napięcie 3 x 380-500 V, prąd znamionowy 2,3-2,1 A, cos ? 0,9-0,74, sprawność silnika przy pełnym obciążeniu 87,2 %. Obudowa IP55, izolacja klasy F. Wbudowana przetwornica zapewnia regulację prędkości, a pompa jest przeznaczona do wody o gęstości ok. 998,2 kg/m3 przy wybranej temperaturze 20 °C.

Montaż i serwis

Konstrukcja back pull-out pozwala na wyjęcie silnika, podstawy silnika i wirnika bez rozcinania instalacji, co umożliwia serwisowanie nawet dużych pomp przez jedną osobę przy użyciu dźwigu. Łożyska są standardowe, smarowane smarem, a izolacja łożyska po stronie N to stalowe łożysko. Masa netto to 59 kg, masa brutto 76 kg, objętość wysyłkowa 0,315 m3. Zgodność z EN 1092-2 dla kołnierzy, EN 12756 dla uszczelnienia wału i EN 733 dla wymiarów nominalnych ułatwia integrację z istniejącymi rurociągami.
