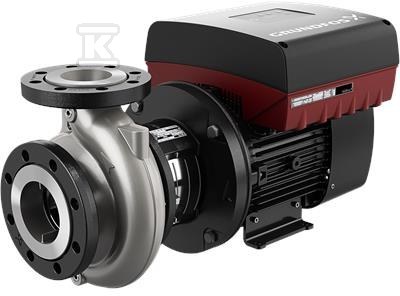

Pompa typu NBE 40-200/206 AAF2LESBQQENWB, odśrodkowa, jednostopniowa 99103579

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa z serii NB/NBE to uniwersalne rozwiązanie do niezawodnego i ekonomicznego zasilania w wodę oraz inne ciecze. W konfiguracji NBE 40-200/206 z wbudowaną przetwornicą częstotliwości sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowym podnoszeniu ciśnienia, tłoczeniu cieczy, HVAC oraz nawadnianiu. Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozbierania korpusu ani rurociągów, co ułatwia serwis nawet największych jednostek.

Budowa, materiały i uszczelnienie

Urządzenie ma jednostopniową budowę odśrodkową ze spiralnym korpusem, osiowym króćcem ssawnym DN 65 i promieniowym króćcem tłocznym DN 40 oraz poziomym wałem. Wirnik o średnicy rzeczywistej 206 mm przy nominalnej 200 mm jest hydraulicznie odciążony i statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Mechaniczne uszczelnienie wału typu BQQE, pojedyncze, ma wymiary zgodne z EN 12756.

Korpus hydrauliczny i wirnik wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN. Pierścień zużycia z tego samego materiału EN 1.4517 zapewnia trwałość styku hydraulicznego. Wał to stal nierdzewna duplex EN 1.4462 SAF 2205. Kołnierze z żeliwa EN-GJS-500-7 ASTM 70-50-05. Smarowanie łożysk odbywa się smarem, a konstrukcja łożyskowa jest standardowa. Pompa nie ma podstawy z blokiem wspornikowym.

Parametry pracy i napęd

Przeznaczona do wody o temperaturze od -25 °C do 120 °C, przy temperaturze otoczenia od -20 °C do 50 °C. Gęstość cieczy roboczej w warunkach nominalnych ok. 998,2 kg/m3. Prędkość zafabrycznie ustawiona ok. 2901 obr/min, zakres regulacji napędu 360-4000 obr/min. Wydajność nominalna ok. 55,02 m3/h przy wysokości podnoszenia ok. 43,83 m. Tolerancja krzywej zgodna z ISO9906:2012 3B.

Maksymalne ciśnienie pracy 16 bar przy połączeniach PN 16. Normatyw połączeń rurowych EN 1092-1, kołnierze zgodne z EN 1092-2. Napęd 11 kW, 3 x 380-500 V, 50 Hz, prąd nominalny 20,3-16,0 A, cos phi 0,93-0,90. Silnik klasy IE5 o sprawności 93,1 % przy pełnym obciążeniu, 2 bieguny, stopień ochrony IP55, klasa izolacji F. Wbudowana przetwornica częstotliwości pozwala na płynną regulację pracy bez dodatkowego czujnika ciśnienia.

Zastosowania i zgodność z normami

Pompa spełnia wymagania ISO 5199, wymiary nominalne zgodne z EN 733, a przy kołnierzach do DN 150 może pracować przy ciśnieniu roboczym 16 bar. Zakres serii to przepływy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do instalacji zaopatrzenia w wodę, przemysłowych układów podnoszenia ciśnienia, tłoczenia cieczy, systemów HVAC i nawadniania.

Masa netto ok. 116 kg, masa brutto ok. 138 kg, objętość transportowa ok. 0,509 m3.
