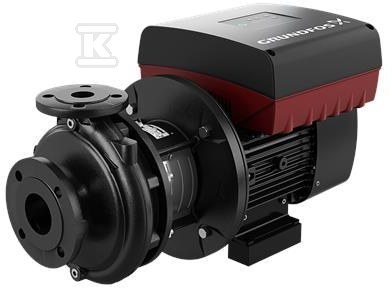

Pompa typu NBE 40-200/206 AASF2AESBQQENWB, odśrodkowa, jednostopniowa 99106399

Pompa odśrodkowa jednostopniowa z wbudowaną przetwornicą do wody i instalacji przemysłowych

Pompa NBE 40-200/206 to jednostopniowa pompa odśrodkowa wolutowa z osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do tłoczenia wody w instalacjach wymagających stabilnego ciśnienia i regulacji wydajności. Wykonana zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi według EN 733, ma kołnierze PN 16 zgodne z EN 1092-2. Konstrukcja back-pull-out pozwala zdjąć silnik, podstawę silnika, pokrywę i wirnik bez demontażu korpusu ani rurociągów, co ułatwia serwisowanie przez jedną osobę przy użyciu dźwigu.

Budowa i materiały

Korpus spiralny i pokrywa pompy wykonane są z żeliwa EN-GJL-250, a wirnik z żeliwa EN-GJL-200. Pierścienie zużywające się w korpusie i wirniku to mosiądz/brąz. Wał ze stali nierdzewnej EN 1.4301 / AISI 304. Wirnik zamknięty z podwójnie zakrzywionymi łopatkami o gładkich powierzchniach jest statycznie wyważony według ISO 1940-1 klasa G6.3 i hydraulicznie odciążony w celu kompensacji siły osiowej.

Uszczelnienie wału to niezrównoważone uszczelnienie z gumową falą zgodnie z DIN EN 12756, kod BQQE, z transmisją momentu przez sprężynę i wokół fali. Dzięki fali uszczelnienie nie ściera wału, a ruch osiowy nie jest blokowany przez osady. Twarde powierzchnie uszczelnienia to węglik krzemu SiC / SiC, a uszczelnienie wtórne to EPDM. Korpus ma otwory do odpowietrzania i spustu zamknięte zaślepkami. Pompa nie ma nóżek, mocowanie odbywa się śrubami przez podstawę pompy i podstawę silnika. Osłony sprzęgła są fabrycznie założone.

Sterowanie, silnik i uszczelnienie

Pompa jest sprzężona bezpośrednio z wentylowanym, synchronicznym silnikiem z magnesami trwałymi. Silnik ma klasę sprawności IE5 według IEC 60034-30-2, sprawność ok. 93,1 % przy pełnym obciążeniu, izolację klasy F i obudowę IP55. Znamionowa moc P2 to 11 kW przy 50 Hz, napięcie 3 x 380-500 V, prąd 20,3-16,0 A, cos ? 0,93-0,90. Prędkość znamionowa 360-4000 obr/min, montaż IM B35.

Wbudowana przetwornica częstotliwości z regulatorem PI znajduje się w skrzynce zaciskowej silnika. Umożliwia ciągłą regulację prędkości i dopasowanie pracy do zapotrzebowania. Panel operatorski ma czterocalowy wyświetlacz TFT, przyciski i wskaźnik Eye. Silnik jest całkowicie zamknięty, wentylowany, bez potrzeby zewnętrznej ochrony silnika, z wbudowaną ochroną ELEC.

Zastosowania i warunki pracy

Pompa przeznaczona jest do wody o temperaturze od -25 °C do 120 °C, przy gęstości ok. 998,2 kg/m3. Zakres temperatury otoczenia to -20 °C do 50 °C, maksymalne ciśnienie robocze 16 bar. Połączenia rurowo-kołnierzowe EN 1092-2, króciec ssawny DN 65, króciec tłoczny DN 40, klasa PN 16.

Przy prędkości odniesienia 2901 obr/min uzyskuje się przepływ znamionowy ok. 55,02 m3/h przy wysokości podnoszenia ok. 43,83 m, przy wirniku o średnicy nominalnej 200 mm i faktycznej 206 mm. Tolerancja krzywej ISO9906:2012 3B, minimalny wskaźnik efektywności MEI ? 0,65.

Typowe zastosowania to:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• systemy HVAC,
• nawadnianie.

Konstrukcja back-pull-out, hydraulicznie odciążony wirnik i uszczelnienie z falą gumową ograniczają zużycie i czas przestojów, a wbudowana regulacja pozwala utrzymać stałe ciśnienie bez dodatkowych zaworów.
