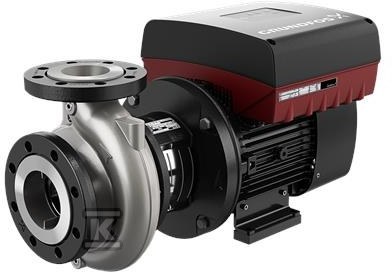

Pompa typu NBE 40-200/206 AASF2KESBQQENWB, odśrodkowa, jednostopniowa 99106438

Jednostopniowa pompa odśrodkowa z wlotem osiowym i zintegrowaną regulacją prędkości

Jednostopniowa pompa odśrodkowa z wlotem osiowym przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Wykonana zgodnie z ISO 5199, ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Korpus spiralny i konstrukcja back-pull-out pozwalają na demontaż silnika, podstawy silnika, pokrywy i wirnika bez rozłączania obudowy pompy ani rurociągów, co upraszcza serwis nawet w dużych instalacjach. Wirniki są hydraulicznie odciążone, a wszystkie elementy wirujące statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3.

Pompa jest dostępna w ramach uniwersalnej rodziny NB i NK, stosowanej w zaopatrzeniu w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Zakres pracy rodziny obejmuje przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m, co pozwala dobrać urządzenie do zmiennych wymagań hydraulicznych.

Konstrukcja i serwisowanie back-pull-out

Budowa back-pull-out to praktyczna zaleta dla instalatora. Silnik, podstawa silnika i wirnik wyciągane są z tyłu bez konieczności demontażu korpusu ani odcinków rurociągu. W efekcie przegląd i wymiana uszczelnienia mechanicznego odbywają się szybciej i przy mniejszym nakładzie pracy. Uszczelnienie wału ma wymiary zgodne z EN 12756, a w wersji z mieszkiem gumowym jest nieodciążone. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092, w typie PN 16, co pozwala na pracę przy ciśnieniu roboczym 16 bar przy kołnierzach do DN 150. Wymiary i osiągi nominalne odnoszą się do EN 733, 10 bar.

Silnik MGE z wbudowaną przetwornicą częstotliwości

Układ napędowy to synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. W skrzynce zaciskowej silnika umieszczono przetwornicę częstotliwości oraz regulator PI. Dzięki temu prędkość obrotowa jest regulowana w sposób ciągły i dopasowywana do aktualnych wymagań instalacji, bez dodatkowych szaf sterowniczych. Rozwiązanie ogranicza zużycie energii w okresach częściowego obciążenia i stabilizuje parametry pracy.

W praktyce oznacza to mniejsze straty hydrauliczne przy zmiennym zapotrzebowaniu oraz możliwość pracy w układach z automatycznym utrzymaniem ciśnienia. Pompa może współpracować również z zewnętrzną przetwornicą częstotliwości, a w ofercie rodziny przewidziano wersje z silnikiem MGE ze zintegrowaną elektroniką.

Zastosowania i zgodność z normami

Kołnierze zgodne z EN 1092 i uszczelnienie zgodne z EN 12756 ułatwiają integrację z istniejącymi instalacjami przemysłowymi i budowlanymi. Statyczne wyważenie wg ISO 1940-1 klasa 6,3 przekłada się na niższą wibrację i dłuższy okres bezawaryjnej pracy.

Typowe zastosowania to instalacje zaopatrzenia w wodę, przemysłowe podnoszenie ciśnienia, tłoczenie cieczy w procesach produkcyjnych, systemy HVAC oraz nawadnianie. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji producenta, co upraszcza montaż i wyrównanie osiowe na placu budowy.
