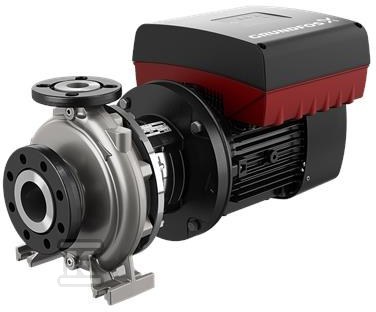

Pompa typu NBE 40-200/217 AAF2LESBQQEHWA, odśrodkowa, jednostopniowa 99100270

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i instalacyjnych

Pompa typu NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w wielu instalacjach. Osiowy króciec ssawny i promieniowy króciec tłoczny przy poziomym wale dają kompaktowy układ łatwy do wpięcia w istniejące rurociągi. Symbol oznaczenia opisuje szczegółową konfigurację, dlatego dobór technicznych parametrów najlepiej potwierdzić w instrukcji producenta lub z przedstawicielem. Do większości pomp serii NB dostępne są ramy podstawy konstrukcji Grundfos.

Zastosowanie i obszary pracy

Urządzenie sprawdza się tam, gdzie potrzebny jest stabilny przepływ i podnoszenie ciśnienia w warunkach ciągłej pracy. Typowe zastosowania obejmują:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• systemy HVAC
• nawadnianie

Uniwersalność wynika z szerokiego zakresu hydraulicznego i możliwości doposażenia w napęd z regulacją prędkości.

Konstrukcja i serwis

Konstrukcja back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to szybszy dostęp do części wirujących i możliwość obsługi nawet większych agregatów przez jedną osobę z użyciem dźwigu.

Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych. Korpus spiralny z osiowym króćcem ssawnym i promieniowym tłocznym zapewnia przewidywalne warunki przepływu.

Parametry pracy i zgodność normatywna

Seria jest zgodna z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar, a pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Zakres hydrauliczny serii obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co pozwala na dopasowanie pracy do zmiennego zapotrzebowania instalacji.
