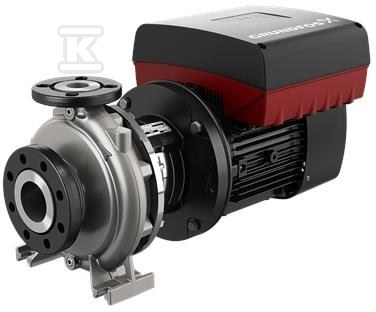

Pompa typu NBE 40-200/219 AAF2LESBQQEIWA, odśrodkowa, jednostopniowa 99100275

Pompa odśrodkowa jednostopniowa z wbudowaną przetwornicą częstotliwości do transportu wody

Pompa z rodziny NB/NBE to uniwersalne rozwiązanie do niezawodnego i ekonomicznego zasilania instalacjami wodnymi. Jednostopniowa konstrukcja odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowym podnoszeniu ciśnienia, tłoczeniu cieczy, HVAC i nawadnianiu. Wersja z wbudowaną przetwornicą częstotliwości pozwala na płynną regulację prędkości i dopasowanie pracy do aktualnego zapotrzebowania bez dodatkowych urządzeń zewnętrznych.

Budowa, materiały i uszczelnienie

Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozłączania korpusu ani rurociągów, co ułatwia serwis nawet w ograniczonej przestrzeni. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik hydraulicznie odciążony.

• Korpus pompy ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN, wirnik z tego samego materiału, pierścień zużywający się również ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN.
• Wał ze stali nierdzewnej EN 1.4462, SAF 2205.
• Kołnierze z żeliwa EN-GJS-500-7, ASTM 70-50-05.
• Mechaniczne uszczelnienie wału pojedyncze, typ BQQE, wymiary zgodne z EN 12756.
• Kołnierze ssawny i tłoczny zgodne z EN 1092-2, standard przyłączy EN 1092-1, klasa ciśnieniowa PN 16, maksymalne ciśnienie robocze 16 bar.
• Zgodność z ISO 5199, wymiary nominalne zgodne z EN 733.
• Obudowa z nóżkami, smarowanie łożysk smarem, brak bloku podpierającego.

Praca, sterowanie i efektywność

Urządzenie jest przeznaczone do pompowania wody w zakresie temperatury cieczy od -25 °C do 120 °C przy gęstości ok. 998,2 kg/m3. Zakres temperatury otoczenia to -20 °C do 50 °C.

• Wbudowana przetwornica częstotliwości, prędkość znamionowa silnika 180-2200 rpm, dane katalogowe oparte o 1450 rpm.
• Przepływ znamionowy ok. 29,4 m3/h przy wysokości podnoszenia ok. 12,8 m, średnica wirnika rzeczywista 219 mm przy nominalnej 200 mm.
• Tolerancja krzywej ISO9906:2012 3B2, standardowe wykonanie łożysk.
• Silnik IE5 o mocy 2,2 kW, 4 bieguny, 50 Hz, napięcie 3 x 380-500 V, prąd 4,30-3,60 A, cos phi 0,90-0,82, sprawność przy pełnym obciążeniu 89,1 %.
• Klasa szczelności IP55, klasa izolacji F.
• Minimalny wskaźnik efektywności energetycznej MEI ? 0,70.

Zastosowanie i montaż

Kompaktowa budowa z kątem 90° między ssaniem a tłoczeniem ułatwia instalację w ograniczonej przestrzeni. Króciec ssawny DN 65, króciec tłoczny DN 40.

• Instalacje zaopatrzenia w wodę i podnoszenia ciśnienia.
• Przemysłowe tłoczenie cieczy oraz obiegi HVAC.
• Nawadnianie.
• Masa netto ok. 70 kg, masa brutto ok. 87 kg, objętość wysyłkowa ok. 0,315 m3.
