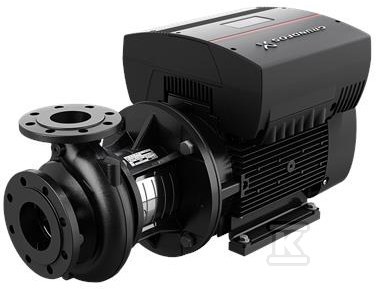

Pompa typu NBE 40-200/219 AASF2AESBQQEOWB, odśrodkowa, jednostopniowa 98979881

Pompa monoblokowa z wlotem osiowym do ciągłej regulacji wydajności

Jednostopniowa pompa odśrodkowa z wlotem osiowym i poziomym wałem przeznaczona jest do pracy z wodą i cieczami o podobnych właściwościach w instalacjach wymagających stabilnego podnoszenia ciśnienia i precyzyjnej regulacji przepływu. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez rozłączania korpusu pompy z rurociągiem, co skraca czas obsługi i serwisowania. Urządzenie jest zgodne z ISO 5199, a wymiary i nominalne osiągi odnoszą się do EN 733. Kołnierze ssawny i tłoczny wykonane są według EN 1092-2 w klasie PN 16, co przy średnicach do DN 150 umożliwia pracę przy ciśnieniu roboczym do 16 bar.

Konstrukcja i materiały

Korpus spiralny z żeliwa szarego EN-GJL-250, odpowiadającego ASTM class 35, zapewnia sztywność przy zmiennych obciążeniach hydraulicznych. Wirnik z żeliwa szarego EN-GJL-200, ASTM class 30, jest hydraulicznie odciążony i statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Wał wykonany jest ze stali nierdzewnej EN 1.4301, AISI 304. Pierścień nośny to mosiądz CuZn34Mn3AI2Fe1-C. Wewnętrzna powierzchnia korpusu ma powłokę CED, która ogranicza korozję w kontakcie z wodą. Uszczelnienie wału to nie odciążone uszczelnienie z mieszkiem gumowym zgodne z DIN EN 12756, w kodzie BQQE z elastomerem EPDM. Króciec ssawny ma średnicę DN 65, króciec tłoczny DN 40, a układ z osiowym ssaniem i promieniowym tłoczeniem ułatwia montaż w istniejących ciągach.

Zintegrowana elektronika i efektywność energetyczna

Pompa jest sprzężona z synchronicznym silnikiem elektrycznym z magnesami trwałymi, chłodzonym wentylatorem. W skrzynce zaciskowej silnika umieszczono zintegrowaną przetwornicę częstotliwości oraz regulator PI, co pozwala na ciągłą adaptację prędkości obrotowej do aktualnego zapotrzebowania. Zakres regulacji to 360-4000 1/min, a punkt pomiarowy danych katalogowych odnosi się do 2895 1/min. Silnik o mocy znamionowej 15 kW pracuje w sieci 3 x 380-480 V, 50 Hz, z prądem znamionowym 26,7-22,0 A i współczynnikiem mocy 0,94-0,92. Klasa sprawności IE5 i sprawność przy pełnym obciążeniu 92,8 % przekładają się na niższe zużycie energii w pracy zmienno-przepływowej. Obudowa silnika ma klasę ochrony IP55, klasa temperaturowa F, a minimalny wskaźnik efektywności MEI wynosi co najmniej 0,65. Smarowanie łożysk odbywa się smarem, a izolacja łożyska po stronie N to stalowe łożysko.

Zastosowania i warunki pracy

Urządzenie pracuje z medium w zakresie temperatury -25 °C do 120 °C przy gęstości odniesienia ok. 998,2 kg/m3, a temperatura otoczenia może wynosić -20 °C do 50 °C. Maksymalne ciśnienie robocze to 16 bar. Pompa jest testowana zgodnie z ISO 9906:2012 klasa 3B. W praktyce typowe parametry dla tej wielkości to przepływ znamionowy ok. 59,4 m3/h przy wysokości podnoszenia ok. 50,62 m przy rzeczywistej średnicy wirnika 219 mm, przy nominalnej średnicy 200 mm. Masa netto to ok. 139-141 kg, masa brutto ok. 163 kg, a objętość wysyłkowa ok. 0,509 m3.

W instalacjach zaopatrzenia w wodę, przemysłowych układach podnoszenia ciśnienia, tłoczeniu cieczy w przemyśle, systemach HVAC oraz nawadnianiu pompa zapewnia niezawodne zasilanie przy zmiennym zapotrzebowaniu. Zintegrowana regulacja pozwala utrzymać stałe ciśnienie lub przepływ bez dodatkowych zaworów dławiących, a konstrukcja back-pull-out ułatwia konserwację w miejscu pracy.
