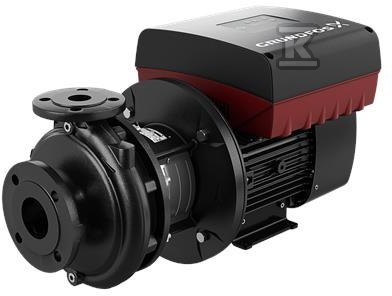

Pompa typu NBE 40-250/211 AAF2AESBAQENWB, odśrodkowa, jednostopniowa 99103561

Uniwersalna pompa odśrodkowa jednostopniowa do wody, HVAC i podnoszenia ciśnienia

Pompa typu NBE 40-250/211 AAF2AESBAQENWB to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Rozwiązanie jest przeznaczone do niezawodnego i ekonomicznego zasilania w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy, HVAC i nawadnianiu. Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co upraszcza serwis nawet dużych agregatów.

Budowa, materiały i serwisowalność

Korpus pompy wykonano z żeliwa EN-GJL-250, ASTM class 35, a wirnik z żeliwa EN-GJL-200, ASTM class 30. Pierścień oporowy to mosiądz, wał ze stali nierdzewnej EN 1.4301, AISI 304 o średnicy 24 mm. Wnętrze korpusu ma powłokę CED. Uszczelnienie wału to pojedyncze uszczelnienie mechaniczne BAQE o wymiarach zgodnych z EN 12756. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, PN 16, a cała pompa spełnia wymagania ISO 5199. Wymiary i osiągi nominalne odnoszą się do EN 733, przy czym kołnierze do DN 150 włącznie pozwalają na pracę przy ciśnieniu roboczym 16 bar. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, wirniki są hydraulicznie odciążone. Smarowanie łożysk odbywa się smarem, obudowa nie ma stóp, a zakres temperatury otoczenia to -20 . 50 °C.

Parametry pracy, napęd i sterowanie

Punkt pracy bazowy to prędkość 2901 rpm, nominalny przepływ 49,52 m3/h przy nominalnej wysokości podnoszenia 50,44 m. Rzeczywista średnica wirnika wynosi 211 mm przy nominalnej 250 mm. Zakres temperatury pompowanej cieczy to 0 . 120 °C, temperatura wybrana 20 °C, gęstość odniesienia 998,2 kg/m3. Maksymalne ciśnienie robocze to 16 bar, przyłącze ssawne DN 65, tłoczne DN 40, standard przyłączy EN 1092-2. Tolerancja charakterystyki to ISO9906:2012 3B.

Napęd to silnik synchroniczny na magnesach trwałych z wbudowaną przetwornicą częstotliwości. Moc znamionowa P2 to 11 kW, zasilanie 3 x 380-500 V, 50 Hz, prąd znamionowy 20,3-16,0 A, współczynnik mocy 0,93-0,90. Klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 93,1 %, liczba biegunów 2, klasa obudowy IP55, klasa izolacji F. Zakres prędkości 360-4000 rpm pozwala na precyzyjną regulację. Minimalny indeks efektywności MEI ? 0,70. Panel HMI300 i moduł FM300 Advanced wspierają sterowanie i diagnostykę.

Zastosowania i zgodność z normami

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowym podnoszeniu ciśnienia, tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Dzięki wbudowanej przetwornicy i regulacji ciśnienia nadaje się do pracy ciągłej z oszczędnością energii. Zgodność z EN 1092-2 dla kołnierzy, EN 12756 dla uszczelnienia wału oraz ISO 5199 dla konstrukcji zapewnia kompatybilność z typowymi instalacjami przemysłowymi. Masa netto to 112 kg, masa brutto 133 kg, objętość wysyłkowa 0,509 m3.
