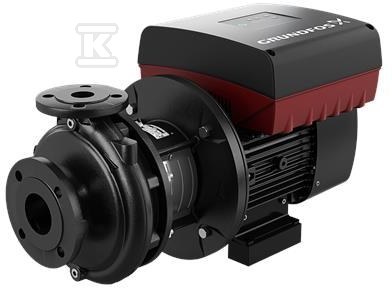

Pompa typu NBE 40-250/211 AASF2AESBQQENWB, odśrodkowa, jednostopniowa 99101998

Jednostopniowa pompa odśrodkowa z wbudowaną regulacją prędkości

Pompa typu NBE 40-250/211 to niesamosprawna, jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale. Budowa back-pull-out pozwala zdjąć silnik, podstawę silnika, pokrywę i wirnik bez odłączania korpusu od rurociągu, co skraca serwis i umożliwia obsługę przez jedną osobę przy użyciu dźwigu. Zintegrowana elektronika w skrzynce zaciskowej silnika zapewnia ciągłą regulację prędkości obrotowej i dopasowanie wydajności do aktualnego zapotrzebowania.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa szarego EN-GJL-250 z wewnętrzną powłoką CED, co zwiększa odporność na korozję w instalacjach wodnych. Wirnik zamknięty z podwójnie zakrzywionymi łopatkami wykonano z żeliwa EN-GJL-200, jest hydraulicznie odciążony i statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Wał ze stali nierdzewnej EN 1.4301 AISI 304 współpracuje z pierścieniem oporowym z mosiądzu CuZn34Mn3Al2Fe1-C. Uszczelnienie wału typu BQQE to niezrównoważona gumowa uszczelka balonowa zgodna z DIN EN 12756, z materiałem wtórnym EPDM. Kołnierze ssawny i tłoczny zgodne z EN 1092-2, klasa PN 16, a wymiary nominalne nawiązują do EN 733. Pompa ma otwory do odpowietrzenia i spustu zamknięte zaślepkami, a smarowanie łożysk odbywa się smarem.

Regulacja prędkości i sterowanie

Napęd stanowi wentylatorowo chłodzony synchroniczny silnik z magnesami trwałymi, bezpośrednio sprzężony z pompą. W obudowie silnika znajduje się przetwornica częstotliwości i regulator PI, co umożliwia płynną zmianę prędkości w zakresie 360-4000 1/min. Punkt pracy, na którym oparte są dane pompy, to ok. 2901 1/min przy nominalnym przepływie ok. 49,5 m3/h i wysokości podnoszenia ok. 50,4 m przy rzeczywistej średnicy wirnika 211 mm, średnica nominalna wirnika 250 mm. Silnik o mocy znamionowej P2 11 kW, zasilany 3 x 380-500 V, 50 Hz, prąd znamionowy 20,3-16,0 A, cos ? 0,93-0,90, sprawność przy pełnym obciążeniu 93,1 % i klasie IE5 wg IEC 60034-30-2. Stopień ochrony IP55 i klasa temperaturowa F zapewniają pracę w pomieszczeniach technicznych, a izolacja łożyska po stronie N ze stali ogranicza przenoszenie ładunków.

Zastosowania i warunki pracy

Przeznaczona do tłoczenia wody w temperaturze od -25 °C do 120 °C, przy gęstości odniesienia 998,2 kg/m3 i temperaturze pomiarowej 20 °C. Maksymalna temperatura otoczenia -20 °C do 50 °C, maksymalne ciśnienie robocze 16 bar. Króciec ssawny DN 65, króciec tłoczny DN 40, z blokiem podpierającym. Dzięki regulacji prędkości pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy w przemyśle, systemach HVAC oraz nawadnianiu, gdzie wymagane jest niezawodne i ekonomiczne zasilanie z możliwością dostosowania do zmiennego zapotrzebowania. Waga netto ok. 119 kg ułatwia montaż na ramie podstawy Grundfos.

Zgodność z normami i efektywność

Urządzenie zaprojektowano zgodnie z ISO 5199, wymiary i osiągi nominalne wg EN 733, kołnierze wg EN 1092-2, uszczelnienie wału wg EN 12756. Tolerancja charakterystyki ISO9906:2012 3B. Minimalny wskaźnik efektywności MEI ? 0,70, co oznacza poziom efektywności uznawany za punkt odniesienia dla pomp wodnych wprowadzonych na rynek od 1 stycznia 2013 r. Wirnik hydraulicznie zrównoważony ogranicza siły osiowe, a konstrukcja back-pull-out upraszcza konserwację bez demontażu rurociągów.
