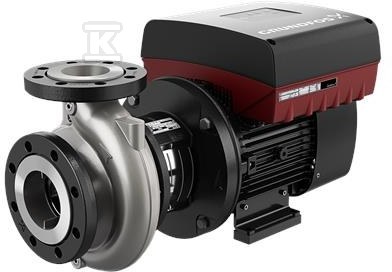

Pompa typu NBE 40-250/211 AASF2KESBQQENWB, odśrodkowa, jednostopniowa 99100565

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania i podnoszenia ciśnienia

Pompa z serii NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Rozwiązanie jest projektowane jako uniwersalne źródło zasilania tam, gdzie liczy się stabilna praca i ekonomiczne utrzymanie instalacji. Symbol oznaczenia określa szczegółową konfigurację, a dokładny dobór parametrów roboczych wymaga weryfikacji w instrukcji producenta lub z pomocą przedstawiciela technicznego. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos.

Budowa spiralna i serwis back-pull-out

Konstrukcja back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to szybszy dostęp do części wirujących i możliwość obsługi nawet większych agregatów przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na niższą wibrację i mniejsze obciążenie łożysk.

Pompa może być wyposażona w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE. Opcja z regulacją prędkości ułatwia dopasowanie wydajności do zmiennego zapotrzebowania i ogranicza pracę w strefach nieefektywnych.

Zakres pracy i typowe zastosowania

Seria NB i NK obejmuje pompy o przepływie od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, co pozwala na pokrycie zarówno małych instalacji użyteczności publicznej, jak i większych układów przemysłowych. Typowe obszary to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, systemy HVAC oraz nawadnianie.

Konstrukcja z osiowym wlotem i promieniowym wylotem sprawdza się w ciągłej pracy z cieczami o parametrach zbliżonych do wody. Uniwersalność wynika z szerokiego zakresu hydraulicznego i możliwości montażu na wspólnych ramach podstawy.

Normy, kołnierze i uszczelnienie wału

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odnoszą się do normy EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w warunkach ciągłej pracy.
