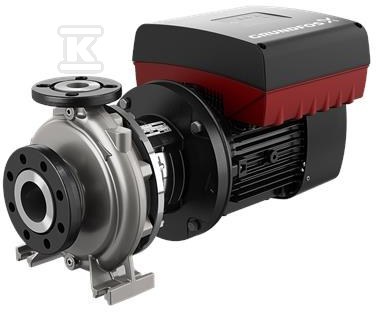

Pompa typu NBE 40-250/219 AAF2LESBQQEHWA, odśrodkowa, jednostopniowa 99100281

Uniwersalna pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Do niezawodnego i ekonomicznego zasilania wodą w instalacjach przemysłowych, HVAC, zaopatrzenia w wodę i nawadniania przeznaczona jest jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet większych jednostek przy użyciu dźwigu. Wbudowana przetwornica częstotliwości umożliwia płynną regulację prędkości w zakresie 180-2000 obr/min, a nominalna prędkość pracy to 1470 obr/min. Pompa jest przeznaczona do pompowania wody w temperaturze od -25 °C do 120 °C przy gęstości ok. 998,2 kg/m3, w otoczeniu od -20 °C do 50 °C.

Budowa i materiały odporne na korozję

Korpus hydrauliczny wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN, bez powłoki wewnętrznej. Wirnik również jest ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN, a pierścień zużycia z tego samego materiału zapewnia trwałość przy pracy ciągłej. Wał wykonano ze stali nierdzewnej EN 1.4462, SAF 2205. Kołnierze to żeliwo EN-GJS-500-7, ASTM 70-50-05. Uszczelnienie mechaniczne wału to typ BQQE w układzie pojedynczym, zgodne z wymiarami EN 12756. Smarowanie łożysk odbywa się smarem, a obudowa jest montowana na stopie. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Praca, sterowanie i wydajność

Urządzenie osiąga nominalny przepływ 25,65 m3/h przy wysokości podnoszenia 13,98 m przy wirniku o rzeczywistej średnicy 219 mm, nominalnie 250 mm. Tolerancja krzywej zgodna z ISO9906:2012 3B2 zapewnia powtarzalność osiągów. Zintegrowana przetwornica częstotliwości pozwala na dopasowanie pracy do zapotrzebowania, a silnik o mocy nominalnej P2 1,5 kW pracuje w klasie efektywności IE5 z efektywnością 88 % przy pełnym obciążeniu. Zasilanie 3 x 380-500 V, 50 Hz, prąd nominalny 2,9-2,5 A, cos ? 0,93, 4 bieguny, klasa izolacji F, stopień ochrony IP55. Typ izolacji łożyska po stronie przeciwnej do sprzęgła to Steel Bearing. Maksymalne ciśnienie pracy to 16 bar przy połączeniu PN 16, króciec ssawny DN 65, króciec tłoczny DN 40, zgodnie z normą połączeń EN 1092-1. Masa netto to 67 kg, masa brutto 84 kg, objętość transportowa 0,315 m3.

Zastosowania i zgodność z normami

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Wszystkie jednostki są zgodne z ISO 5199, kołnierze ssawny i tłoczny z EN 1092-2, wymiary i osiągi nominalne z EN 733, a pompy z kołnierzami do DN 150 mogą pracować przy ciśnieniu roboczym 16 bar. Zakres typowy dla serii to przepływy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m. Dostępność ram podstawy producenta ułatwia montaż w układach stacjonarnych.
