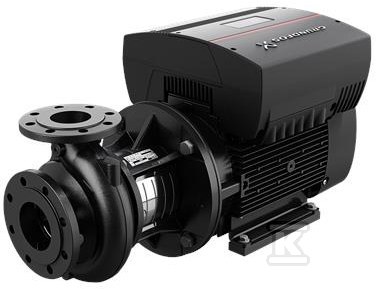

Pompa typu NBE 40-250/230 AASF2AESBQQEOWB, odśrodkowa, jednostopniowa 98979852

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa typu NBE 40-250/230 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Budowa back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozbierania korpusu ani rurociągów, co pozwala na serwisowanie nawet dużych agregatów przez jedną osobę przy użyciu dźwigu.

Konstrukcja, materiały i serwisowalność

Konstrukcja back-pull-out to praktyczna zaleta przy przeglądach i wymianie uszczelnienia wału. Wirnik o rzeczywistej średnicy 230 mm przy nominalnej 250 mm jest hydraulicznie odciążony i statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Pompa spełnia wymagania ISO 5199, a kołnierze ssawny i tłoczny są zgodne z EN 1092-2. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w tym przypadku typ BQQE w wersji pojedynczej.

Materiały robocze są dobrane do pracy z wodą:

• korpus pompy z żeliwa EN-GJL-250, ASTM class 35, z wewnętrznym powłokowaniem CED
• wirnik z żeliwa EN-GJL-200, ASTM class 30
• pierścień zużycia z brązu CuZn34Mn3Al2Fe1-C
• wał ze stali nierdzewnej EN 1.4301, AISI 304

Smary łożyskowe, standardowe wykonanie łożysk oraz hydrauliczne odciążenie wirnika przekładają się na stabilną pracę w długich cyklach.

Parametry pracy i napęd elektryczny

Urządzenie jest przygotowane do pompowania wody o gęstości ok. 998,2 kg/m3 w zakresie temperatur cieczy od -25 °C do 120 °C przy temperaturze pracy 20 °C. Zakres temperatur otoczenia to -20 °C do 50 °C. Maksymalne ciśnienie pracy wynosi 16 bar przy połączeniach PN 16, króciec ssawny DN 65, króciec tłoczny DN 40, zgodnie z normą EN 1092-2.

W punkcie nominalnym pompa osiąga przepływ ok. 56,9 m3/h przy wysokości podnoszenia ok. 59,49 m. Prędkość zadaną ustawiono na 2895 rpm, a tolerancja krzywej odpowiada ISO9906:2012 3B. Napęd to silnik o mocy nominalnej P2 15 kW, zasilanie 3 x 380-480 V, 50 Hz, prąd nominalny 26,7-22,0 A, cos phi 0,94-0,92. Sprawność silnika przy pełnym obciążeniu to 92,8 %, klasa efektywności IE5, izolacja klasy F, stopień ochrony IP55. Wbudowana przetwornica częstotliwości pozwala na regulację prędkości w zakresie 360-4000 rpm.

Montaż, zastosowanie i zgodność z normami

Pompa jest przeznaczona do montażu na ramie podstawy firmy Grundfos, bez podstawy stopowej. Wymiary i osiągi nominalne są zgodne z EN 733, a pompy z kołnierzami do DN 150 mogą pracować przy ciśnieniu roboczym 16 bar. W praktyce oznacza to zastosowanie w stacjach podnoszenia ciśnienia, obiegach HVAC, przemysłowym tłoczeniu cieczy oraz systemach nawadniania, gdzie wymagany jest przepływ od kilku do kilkuset m3/h i wysokość podnoszenia do ok. 160 m w rodzinie.

Masa netto to 145 kg, masa brutto 167 kg, a objętość transportowa 0,509 m3. Dane elektryczne i mechaniczne są zgodne z normami IEC 34-5 dla IP55 oraz IEC 85 dla klasy izolacji F. Łożyska smarowane są smarem, a konstrukcja bez bloku podstawowego ułatwia integrację z ramami podstawy pomp NB.
