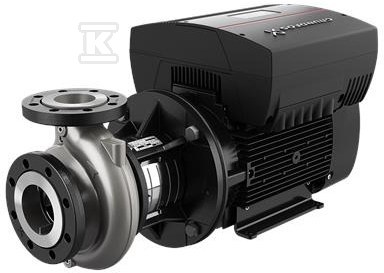

Pompa typu NBE 40-250/245 AAF2LESBQQEPWB, odśrodkowa, jednostopniowa 97710532

Uniwersalna pompa odśrodkowa do wody z wbudowaną przetwornicą częstotliwości

Pompa NBE 40-250/245 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy, HVAC i nawadnianiu. Wykonana zgodnie z ISO 5199 z wymiarami i osiągami nominalnymi według EN 733, z kołnierzami PN 16 o wymiarach wg EN 1092-1. Wbudowana przetwornica częstotliwości umożliwia płynną regulację prędkości w zakresie 360-4000 rpm bez konieczności stosowania zewnętrznego napędu, a konstrukcja back pull-out pozwala na demontaż silnika, podstawy silnika, pokrywy i wirnika bez rozłączania korpusu pompy ani rurociągów.

Konstrukcja i materiały odporne na korozję

Korpus hydrauliczny i wirnik wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN. Taki sam materiał zastosowano w pierścieniu zużywającym się. Wał to stal nierdzewna EN 1.4462, SAF 2205. Kołnierz to żeliwo EN-GJS-500-7, ASTM 70-50-05. Uszczelnienie wału typu BQQE jest pojedyncze, z wymiarami zgodnymi z EN 12756, a pompa nie ma powłoki wewnętrznej. Wirnik jest hydraulicznie odciążony, a wszystkie elementy wirujące są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Dzięki temu konstrukcja back pull-out umożliwia serwis nawet dużych egzemplarzy przez jedną osobę przy użyciu dźwigu, bez demontażu armatury.

Zastosowanie i warunki pracy

Urządzenie pompuje wodę w zakresie temperatury cieczy od -25 . 120 °C, przy wybranej temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Zakres temperatury otoczenia to -20 . 50 °C, a maksymalne ciśnienie pracy wynosi 16 bar. Króciec ssawny ma rozmiar DN 65, króciec tłoczny DN 40, oba o klasie ciśnienia PN 16 i normie połączeń EN 1092-1. Przy prędkości 2895 rpm pompa osiąga przepływ nominalny 63,69 m3/h przy wysokości podnoszenia 66,47 m. Średnica wirnika rzeczywista to 245 mm przy nominalnej 250 mm, a tolerancja krzywej odpowiada ISO9906:2012 3B. Parametry te pozwalają na zastosowanie w zaopatrzeniu w wodę, podnoszeniu ciśnienia w przemyśle, cyrkulacji w HVAC oraz w systemach nawadniania.

Sterowanie, efektywność i dane elektryczne

Silnik o mocy znamionowej P2 18,5 kW pracuje przy sieci 50 Hz i napięciu 3 x 380-480 V, z prądem znamionowym 33,0-27,8 A i współczynnikiem mocy cos phi 0,94-0,92. Klasa efektywności IE5 i sprawność silnika przy pełnym obciążeniu 92,8 % przekładają się na niższe zużycie energii w pracy ciągłej. Liczba biegunów to 2, obudowa silnika ma klasę IP55, a izolacja klasę F. Minimalny wskaźnik efektywności MEI wynosi co najmniej 0,70. Łożyskowanie jest standardowe, smarowane smarem, z izolacją łożyska typu Steel Bearing po stronie N. Numer silnika to 92875518.

Montaż, serwis i zgodność normatywna

Pompa nie ma stóp mocujących i nie jest wyposażona w blok podporowy, co upraszcza montaż na rurociągu. Masa netto to 155 kg, masa brutto 176 kg, a objętość wysyłkowa 0,509 m3. Zgodność z ISO 5199, EN 733 i EN 1092-2 dla kołnierzy oraz EN 12756 dla uszczelnienia wału zapewnia kompatybilność z instalacjami przemysłowymi i budowlanymi. Konstrukcja z poziomym wałem i osiowym ssaniem ułatwia integrację z istniejącymi rurociągami, a dostęp do wirnika bez demontażu korpusu skraca czas przeglądów i ogranicza przestoje.
