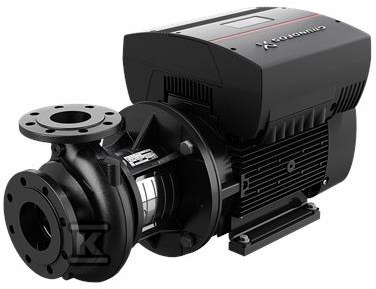

Pompa typu NBE 40-250/245 AASF2AESBQQEPWB, odśrodkowa, jednostopniowa 98979854

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa z serii Grundfos NBE to jednostopniowa, niezasysająca, odśrodkowa pompa wolutowa zaprojektowana zgodnie z ISO 5199 z wymiarami i osiągami nominalnymi według EN 733. Wykonanie back pull-out pozwala zdjąć silnik, podstawę silnika, pokrywę i wirnik bez rozłączania korpusu pompy ani rurociągów, co upraszcza przegląd i wymianę części. Wbudowana przetwornica częstotliwości umożliwia płynną regulację prędkości w zakresie 360-4000 rpm i dopasowanie pracy do zmiennego zapotrzebowania instalacji wodnych, podnoszenia ciśnienia, HVAC czy nawadniania.

Konstrukcja, materiały i trwałość

Korpus spiralny z osiowym króćcem ssawnym DN 65 i promieniowym króćcem tłocznym DN 40 pracuje z poziomym wałem. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2 i oznaczone jako PN 16, co pozwala na pracę przy maksymalnym ciśnieniu roboczym 16 bar. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik jest hydraulicznie odciążony.

Materiały dobrano do pracy z wodą w zakresie temperatury cieczy -25 °C do 120 °C przy temperaturze otoczenia -20 °C do 50 °C. Korpus pompy to żeliwo EN-GJL-250 ASTM class 35, wirnik to żeliwo EN-GJL-200 ASTM class 30, pierścień ślizgowy to mosiądz CuZn34Mn3AI2Fe1-C, a wał to stal nierdzewna EN 1.4301 AISI 304. Wewnętrzne powłoka korpusu CED ogranicza korozję. Uszczelnienie wału typu BQQE to pojedyncze, niezrównoważone uszczelnienie gumowe z falą, zgodne z EN 12756. Smarowanie łożysk odbywa się smarem, a konstrukcja z blokiem podpierającym zapewnia stabilne osadzenie. Pompa nie ma stóp, jest przeznaczona do montażu na bloku.

Praca, wydajność i napęd

Dane katalogowe odnoszą się do prędkości 2895 rpm. Przy nominalnym wirniku 250 mm, rzeczywista średnica wirnika wynosi 245 mm. Nominalny przepływ to 63,69 m3/h przy wysokości podnoszenia 66,47 m, a tolerancja krzywej spełnia ISO9906:2012 3B. Minimalny wskaźnik efektywności MEI ? 0,70 świadczy o dobrej sprawności hydraulicznej w klasie.

Napęd to silnik 2-biegunowy o mocy znamionowej P2 18,5 kW, zasilany 3 x 380-480 V 50 Hz, prąd znamionowy 33,0-27,8 A, cos phi 0,94-0,92. Klasa efektywności IE5 i sprawność silnika przy pełnym obciążeniu 92,8 % przekładają się na niższe zużycie energii. Obudowa silnika IP55 i izolacja klasy F zapewniają odporność na warunki instalacyjne. Wbudowana przetwornica częstotliwości zastępuje zewnętrzne sterowanie, a brak czujnika ciśnienia oznacza pracę w trybie prędkościowym lub z zewnętrznym sygnałem.

Zastosowania i serwis

Pompy NB i NBE sprawdzają się w instalacjach zaopatrzenia w wodę, przemysłowym podnoszeniu ciśnienia, tłoczeniu cieczy w przemyśle, systemach HVAC oraz nawadnianiu. Zakres typowy dla rodziny to przepływy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do konkretnego punktu pracy.

Konstrukcja back pull-out umożliwia serwis bez demontażu rurociągów. Silnik, podstawa silnika i wirnik wyciągane są do tyłu, co w praktyce oznacza obsługę nawet dużych pomp przez jedną osobę przy użyciu dźwigu. Masa netto 152 kg, masa brutto 174 kg i objętość wysyłkowa 0,509 m3 ułatwiają planowanie transportu i montażu.
