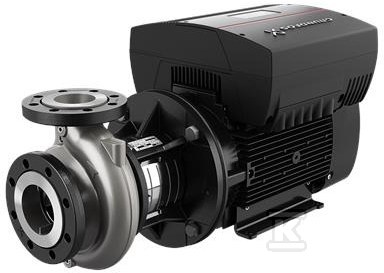

Pompa typu NBE 40-250/255 AAF2LESBQQEQWB, odśrodkowa, jednostopniowa 97710534

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Jednostopniowa pompa odśrodkowa z korpusem spiralnym i poziomym wałem przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach zaopatrzenia w wodę, przemysłowych układach podnoszenia ciśnienia, tłoczeniu cieczy, HVAC oraz nawadnianiu. Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozbierania korpusu ani rurociągów, co pozwala na serwisowanie nawet dużych agregatów przez jedną osobę przy użyciu dźwigu. Pompa pracuje z kołnierzami zgodnymi z EN 1092-2, w standardzie PN 16, i jest zgodna z ISO 5199, a jej wymiary i osiągi nominalne odnoszą się do EN 733.

Konstrukcja i materiały

Korpus pompy wykonany jest ze stali nierdzewnej EN 1.4517, odpowiednik ASTM CD4MCuN, z pierścieniem zużywającym ze stali nierdzewnej. Wirnik również ze stali nierdzewnej EN 1.4517 / ASTM CD4MCuN, a wał ze stali nierdzewnej EN 1.4462 SAF 2205 o średnicy 24 mm. Kołnierze wykonano z żeliwa EN-GJS-500-7, ASTM 70-50-05. Uszczelnienie wału typu BQQE ma wymiary zgodne z EN 12756 i jest pojedyncze. Osiowy króciec ssawny DN 65 i promieniowy króciec tłoczny DN 40 pozwalają na montaż w standardzie EN 1092-1. Maksymalne ciśnienie robocze wynosi 16 bar przy maksymalnej temperaturze otoczenia 40 °C. Masa netto to 229 kg, a brutto 253 kg przy objętości dostawy 0,707 m3.

Wirnik o bieżącym średnicy 255 mm, przy nominalnej średnicy 250 mm, jest hydraulicznie odciążony, a cały agregat jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Dzięki temu praca jest stabilna, a obciążenia mechaniczne rozłożone równomiernie.

Zastosowanie i warunki pracy

Pompa jest niezasysająca i przeznaczona do wody w zakresie temperatur od -25 °C do 120 °C, przy temperaturze roboczej odniesienia 20 °C i gęstości 998,2 kg/m3. W serii NB/NBE osiągi sięgają od 2 do 1300 m3/h przy wysokościach podnoszenia od 2 do 160 m. Dla omawianej konfiguracji punkt nominalny to ok. 65,29 m3/h przy wysokości 78,01 m przy prędkości 2940 obr/min, z tolerancjami pracy wg ISO9906:2012 3B.

Stal nierdzewna korpusu i wirnika oraz odporne materiały uszczelniające pozwalają na pracę w czystych cieczach o parametrach zbliżonych do wody.

Sterowanie i efektywność energetyczna

Agregat napędzany jest synchronicznym silnikiem na magnesach trwałych z chłodzeniem powietrzem, klasy IE3 o mocy znamionowej 22 kW. Zasilanie 3 x 380-480 V, 50 Hz, prąd znamionowy 43,5-35,0 A, cos ? 0,91-0,90. Silnik ma stopień ochrony IP55, klasę izolacji F i wbudowaną ochronę. Prędkość znamionowa regulowana jest w zakresie 480-3540 obr/min dzięki zintegrowanej przetwornicy częstotliwości z regulatorem PI umieszczonym w skrzynce zaciskowej. Panel sterowania standardowy z modułem PUMP I/O zapewnia płynną regulację i możliwość korekty charakterystyki pracy do wymagań instalacji.

Sprawność silnika przy pełnym obciążeniu wynosi 92,7 %, a minimalny wskaźnik efektywności MEI jest ? 0,70. Montaż wg IEC 34-7 IM B35, z kodem przyłącza F2 i bez podstawy stopowej, ułatwia integrację z ramami podstawy Grundfos dostępnymi dla większości pomp NB.
