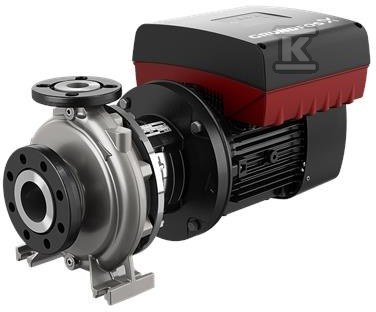

Pompa typu NBE 40-250/260 AAF2LESBQQEJWA, odśrodkowa, jednostopniowa 99100294

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa z serii NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w wielu instalacjach przemysłowych i użyteczności publicznej. Wersja z wbudowaną przetwornicą częstotliwości pozwala na płynną regulację prędkości w zakresie 180-2200 obr/min, co przekłada się na dopasowanie wydajności do aktualnego zapotrzebowania bez dodatkowych armatur dławiących. Wykonanie ze stali nierdzewnej w kluczowych elementach roboczych i konstrukcja back-pull-out ułatwiają serwisowanie, a wysoka klasa sprawności silnika IE5 ogranicza pobór energii w pracy ciągłej.

Budowa i materiały

Korpus pompy, wirnik i pierścień oporowy wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN, co zapewnia odporność na korozję w wodzie i typowych cieczach przemysłowych. Wał z stali nierdzewnej EN 1.4462, SAF 2205, współpracuje z pojedynczym uszczelnieniem wału typu BQQE o wymiarach zgodnych z EN 12756. Kołnierze wykonano z żeliwa sferoidalnego EN-GJS-500-7, ASTM 70-50-05, a połączenia rurowe zgodne są ze standardem EN 1092-1. Króciec ssawny DN 65 i tłoczny DN 40 pracują przy klasie ciśnienia PN 16, a maksymalne ciśnienie robocze wynosi 16 bar. Pompa osadzona jest na stopkach, co ułatwia montaż na ramie podstawy, a konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów.

Parametry pracy i sterowanie

Dane katalogowe odnoszą się do prędkości 1450 obr/min. Przy nominalnej średnicy wirnika 250 mm, rzeczywista średnica wynosi 260 mm, co w połączeniu z wbudowaną przetwornicą daje znamionowy przepływ ok. 32,3 m3/h przy wysokości podnoszenia ok. 19,8 m. Zakres pracy cieczy obejmuje temperaturę od -25 °C do 120 °C przy temperaturze otoczenia od -20 °C do 50 °C. Tolerancja charakterystyki spełnia ISO9906:2012 3B2, a minimalny wskaźnik efektywności energetycznej MEI ? 0,70 potwierdza dobrą sprawność hydrauliki. Smarowanie łożysk odbywa się smarem, a wyważenie statyczne zgodnie z ISO 1940-1 klasa 6,3 ogranicza drgania. Silnik 4-biegunowy o mocy znamionowej 3 kW pracuje przy 50 Hz, napięciu 3 x 380-500 V i prądzie 5,80-4,60 A, cos ? 0,91-0,86, sprawności 90,1 % przy pełnym obciążeniu. Obudowa IP55 i izolacja klasy F zapewniają pracę w typowych warunkach przemysłowych, a masa netto 80 kg i brutto 97 kg ułatwiają planowanie transportu przy objętości wysyłkowej 0,315 m3.

Zastosowania i zgodność z normami

Pompy NB i NBE spełniają wymagania ISO 5199, a kołnierze ssawny i tłoczny są zgodne z EN 1092-2. Wymiary i osiągi nominalne odnoszą się do EN 733, przy czym wersje do DN 150 są oznaczone PN 16 i mogą pracować przy 16 bar. Wirniki są hydraulicznie odciążone, co zmniejsza obciążenie łożysk i wydłuża żywotność. Typowe obszary zastosowania to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Uniwersalna budowa i możliwość współpracy z przetwornicą wbudowaną lub zewnętrzną Grundfos CUE czynią pompę odpowiednią zarówno dla instalatora potrzebującego szybkiego serwisu, jak i dla użytkownika końcowego oczekującego stabilnej pracy w obiegu wodnym.
