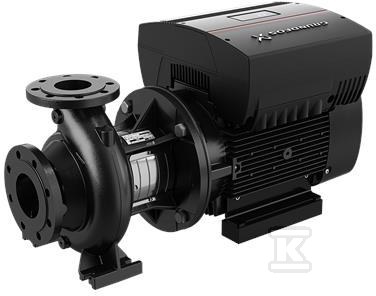

Pompa typu NBE 40-315/273 AASF2AESBQQEQWB, odśrodkowa, jednostopniowa 98976083

Uniwersalna pompa odśrodkowa jednostopniowa do podnoszenia ciśnienia i obiegu cieczy

Pompa z serii NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale. Konstrukcja back-pull-out pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet w dużych instalacjach. Urządzenie jest zgodne z ISO 5199, a wymiary i osiągi nominalne odnoszą się do EN 733. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2 i oznaczone jako PN 16, co umożliwia pracę przy ciśnieniu roboczym do 16 bar.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa klasy GG 25, GJL-250, a wirnik z żeliwa GG 20, GJL-200. Taki dobór materiałów zapewnia odporność na ścieranie i stabilność mechaniczną w ciągłej pracy. Uszczelnienie wału ma wymiary zgodne z EN 12756. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, a wirniki są hydraulicznie odciążone. Kołnierze DN 40 po stronie ssania i tłoczenia mają standard EN 1092-2. Wysokość po stronie ssania wynosi 200 mm, wysokość kołnierza tłocznego 503 mm, długość pomiędzy osiami ssania i tłoczenia 125 mm, a całkowita długość pompy 398 mm.

Sterowanie i dopasowanie do instalacji

Silnik to synchroniczny silnik z magnesami trwałymi, chłodzony wentylatorem, z klasą sprawności IE5 i izolacją klasy F. W obudowie zaciskowej silnika zintegrowano przetwornicę częstotliwości oraz regulator PI, co umożliwia ciągłą regulację prędkości obrotowej i dostosowanie wydajności do aktualnego zapotrzebowania. Zasilanie 380-480 V, 50 Hz, moc elektryczna silnika 22 kW. Stopień ochrony IP55 pozwala na pracę w typowych warunkach przemysłowych, a zakres temperatury cieczy -25…120 °C oraz temperatury otoczenia -20…50 °C rozszerza możliwości zastosowania.

Zastosowanie i warunki pracy

W punkcie BEP urządzenie osiąga przepływ ok. 34,94 m3/h przy wysokości podnoszenia ok. 94,6 m, a maksymalna objętość tłoczona sięga 41,93 m3/h. Maksymalne ciśnienie pracy to 16 bar. Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Zintegrowane sterowanie pozwala ograniczyć pobór energii przy zmiennym zapotrzebowaniu, a konstrukcja back-pull-out skraca czas obsługi. Produkcja realizowana jest na Węgrzech.
