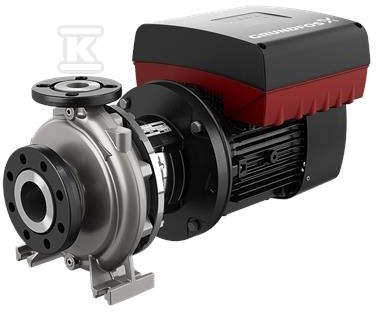

Pompa typu NBE 40-315/283 AAF2LESBQQEJWA, odśrodkowa, jednostopniowa 99100300

Uniwersalna pompa odśrodkowa jednostopniowa do zastosowań przemysłowych i instalacyjnych

Pompa z serii NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale. Rozwiązanie jest projektowane jako uniwersalne źródło niezawodnego i ekonomicznego zasilania, gdzie liczy się stabilna praca przy zmiennych wymaganiach hydraulicznych. Szczegółowa konfiguracja wynika z symbolu oznaczenia, a dobór technicznych parametrów najlepiej potwierdzić w instrukcji producenta lub z przedstawicielem.

Konstrukcja back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to szybszy serwis i możliwość obsługi nawet dużych agregatów przez jedną osobę przy użyciu dźwigu.

Konstrukcja i serwisowanie

Urządzenie ma korpus spiralny z osiowym wlotem ssawnym i promieniowym wylotem tłocznym, co ułatwia montaż w istniejących instalacjach. Wał jest poziomy, a wirniki są hydraulicznie odciążone, co ogranicza obciążenia mechaniczne i wspiera stabilną pracę.

Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1, klasa 6,3. Taki poziom wyważenia przekłada się na mniejsze drgania i mniejsze zużycie łożysk w długim okresie eksploatacji. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co zapewnia dostępność standardowych elementów eksploatacyjnych.

Wersje NBE mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE. Integracja z napędem pozwala na płynną regulację wydajności i dopasowanie pracy do aktualnego zapotrzebowania instalacji.

Zgodność z normami i parametry pracy

Seria jest zgodna z ISO 5199. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a wymiary i osiągi nominalne z EN 733 dla 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Zakres pracy całej rodziny obejmuje przepływy od 2 m3/h do 1300 m3/h oraz wysokości podnoszenia od 2 m do 160 m. Dla konkretnego wykonania NBE 40-315/283 parametry należy odczytać z dokumentacji symbolu.

Zastosowania i integracja w instalacji

Pompy NB i NK sprawdzają się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Dzięki standardowym wymiarom kołnierzy i zgodności z EN 733 montaż jest prosty w modernizacjach i nowych obiektach. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia stabilne posadowienie agregatu.
