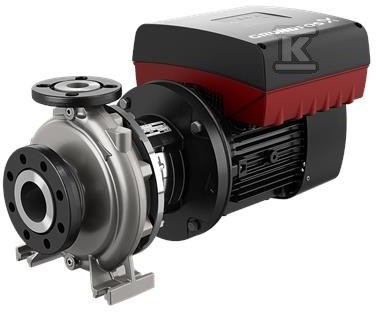

Pompa typu NBE 40-315/344 AAF2LESBQQEMWA, odśrodkowa, jednostopniowa 99100327

Pompa odśrodkowa jednostopniowa z wlotem osiowym i napędem MGE

Pompa typu NBE to jednostopniowa, normalnie ssąca pompa odśrodkowa z korpusem spiralnym, zaprojektowana zgodnie z ISO 5199 i o wymiarach nominalnych wg EN 733. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem pozwalają na montaż w typowych instalacjach przemysłowych i instalacyjnych, a konstrukcja back-pull-out ułatwia prace serwisowe bez demontażu korpusu ani rurociągów. Seria NB/NK jest pozycjonowana jako uniwersalne zasilanie niezawodne i ekonomiczne.

Konstrukcja hydrauliczna i serwisowanie

Korpus spiralny z osiowym wlotem i promieniowym wylotem zapewnia stabilną pracę w szerokim zakresie przepływu. Kołnierze ssawny i tłoczny są zgodne z EN 1092, w wykonaniu PN 16 dla kołnierzy do DN 150 włącznie, co pozwala na pracę przy ciśnieniu roboczym do 16 bar. Wymiary nominalne i osiągi bazują na EN 733, 10 bar.

Uszczelnienie wału ma wymiary zgodne z EN 12756. W wersji monoblokowej zastosowano nieodciążone uszczelnienie z mieszkiem gumowym. Wirniki są hydraulicznie odciążone, a całe zespoły są statycznie wyważone zgodnie z ISO 1940-1, klasa 6,3.

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez naruszania obudowy pompy ani rur. W praktyce oznacza to serwisowanie nawet dużych agregatów przez jedną osobę przy użyciu dźwigu.

Napęd z magnesami stałymi i regulacją wbudowaną

Agregat jest połączony sprzęgłem z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. Silnik MGE ma zintegrowaną przetwornicę częstotliwości i regulator PI umieszczone w skrzynce zaciskowej. Dzięki temu prędkość obrotowa jest regulowana w sposób ciągły i osiągi pompy są dopasowywane do aktualnych wymagań instalacji.

Rozwiązanie pozwala ograniczyć pobór energii w częściowych obciążeniach i utrzymać zadane parametry ciśnienia lub przepływu bez dodatkowych zaworów dławiącego. W ofercie serii przewidziano również możliwość zastosowania zewnętrznej przetwornicy Grundfos CUE.

Zastosowania i zgodność z normami

Pompy NB i NBE są stosowane w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

W ramach serii osiągi obejmują przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pokrywa zarówno małe instalacje budynków, jak i większe układy przemysłowe. Zgodność z ISO 5199, EN 733, EN 1092 oraz EN 12756 ułatwia dobór i integrację z istniejącymi rurociągami i armaturą. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos.
