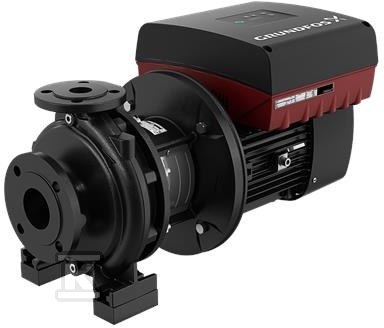

Pompa typu NBE 50-125/135 AASF2AESBAQELWB, odśrodkowa, jednostopniowa 99099766

Uniwersalna pompa odśrodkowa jednostopniowa do instalacji wodnych i przemysłowych

Pompy z rodziny NB i NK to jednostopniowe odśrodkowe maszyny z korpusem spiralnym, przeznaczone do niezawodnego i ekonomicznego zasilania w różnych instalacjach. Konstrukcja z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem zapewnia kompaktowy układ i prosty montaż w układach z przepływem w kierunku 90 stopni od ssania do tłoczenia. Rozwiązanie typu end-suction close-coupled sprawdza się zarówno w obiektach przemysłowych, jak i w stacjach uzdatniania wody.

Budowa i zgodność normatywna

Urządzenie wykonano jako jednostopniową pompę odśrodkową z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym. Wał ułożony jest poziomo, a wirnik jest hydraulicznie odciążony, co ogranicza obciążenia mechaniczne i sprzyja stabilnej pracy. Wszystkie pompy serii są zgodne z ISO 5199, a kołnierze ssawny i tłoczny spełniają EN 1092-2. Wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar, przy czym pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Statyczne wyważenie zgodnie z ISO 1940-1 klasa 6,3 zapewnia równomierną pracę i mniejsze drgania.

W pompach NB zastosowano konstrukcję back-pull-out. Silnik, podstawę silnika i wirnik można zdemontować bez rozbierania korpusu ani rurociągów, co pozwala na serwisowanie nawet dużych maszyn przez jedną osobę przy użyciu dźwigu. Do większości pomp dostępne są ramy podstawy konstrukcji Grundfos.

Zakres pracy i możliwości sterowania

Seria NB/NK obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala dobrać maszynę do instalacji zaopatrzenia w wodę, przemysłowych instalacji podnoszenia ciśnienia, przemysłowego tłoczenia cieczy, HVAC oraz nawadniania.

• praca w instalacjach wodociągowych i podnoszenia ciśnienia
• tłoczenie cieczy w procesach przemysłowych
• obiegi HVAC
• systemy nawadniania

Pompy mogą być wyposażone w silnik ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę częstotliwości, co daje elastyczność w regulacji wydajności i dostosowaniu do zmiennego zapotrzebowania.

Zastosowanie w praktyce instalacyjnej

Pompa sprawdza się tam, gdzie potrzebne jest pewne i ekonomiczne zasilanie cieczą przy stałych lub zmiennych warunkach pracy. W instalacjach zaopatrzenia w wodę zapewnia stabilne ciśnienie w sieci, w przemysłowych układach podnoszenia ciśnienia wspiera procesy wymagające stałego natężenia przepływu, a w HVAC współpracuje z obiegami grzewczymi i chłodniczymi.

Dzięki zgodności z EN 1092-2 i EN 12756 integracja z istniejącą armaturą i uszczelnieniami przebiega bez dodatkowych adapterów. Możliwość pracy przy 16 bar w kołnierzach do DN 150 zwiększa margines bezpieczeństwa w instalacjach o podwyższonym ciśnieniu roboczym.
