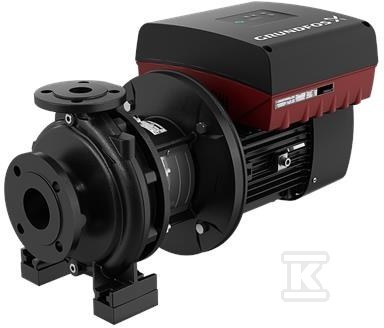

Pompa typu NBE 50-125/135 AASF2AESBQQELWB, odśrodkowa, jednostopniowa 99102007

Pompa odśrodkowa jednostopniowa do instalacji wodnych i przemysłowych

Pompy serii NB i NK to uniwersalne maszyny odśrodkowe z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Rozwiązanie jest projektowane do niezawodnego i ekonomicznego zasilania w wielu typach instalacji, gdzie liczy się stabilny przepływ i możliwość pracy z wodą czystą lub zabarwioną. Konstrukcja pozwala na montaż na powierzchni, w układach komercyjnych, z zasilaniem 400 V w wersji trójfazowej.

Budowa i zgodność z normami

Wykonanie odpowiada wymaganiom ISO 5199. Kołnierze ssawny i tłoczny mają wymiary zgodne z EN 1092-2. Wymiary i osiągi nominalne są zgodne z EN 733 przy ciśnieniu 10 bar, a pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału posiada wymiary zgodne z EN 12756.

Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Taki poziom wyważenia przekłada się na mniejsze drgania i obciążenia łożysk w pracy ciągłej.

Zakres pracy i typowe zastosowania

Seria zapewnia przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala na dopasowanie do instalacji o różnej skali. W praktyce spotykane są zastosowania:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Wersja NBE 50-125/135 AASF2AESBQQELWB jest pompą end suction, powierzchniową, o przepływie 1253 l/min. Przeznaczona jest do pracy z wodą czystą lub zabarwioną w układach komercyjnych.

Serwisowanie i wyposażenie dodatkowe

W pompach NB konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów.

Do większości pomp typu NB dostępne są ramy podstawy. Pompy mogą być wyposażone w silnik z zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę częstotliwości, co daje możliwość regulacji prędkości i dostosowania pracy do zmiennego zapotrzebowania.
