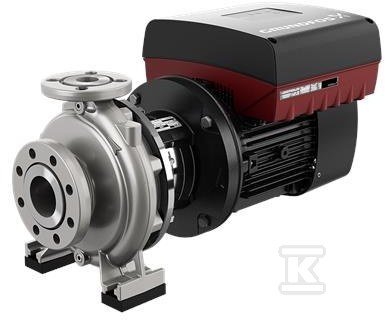

Pompa typu NBE 50-125/135 AASF2KESBQQELWB, odśrodkowa, jednostopniowa 99100205

Uniwersalna pompa blokowa do wody i instalacji przemysłowych

Pompa odśrodkowa jednostopniowa w układzie blokowym z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Konstrukcja back-pull-out pozwala zdjąć silnik, podstawę silnika i wirnik bez odcinania pompy od rurociągów, co ułatwia serwis nawet dużych jednostek przy użyciu dźwigu. Rozwiązanie jest przeznaczone do niezawodnego i ekonomicznego zasilania w pięciu głównych obszarach: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie.

Budowa i materiały

Korpus spiralny wykonany jest ze stali nierdzewnej, płaszcz pompy z materiału EN 1.4408, a wirnik również ze stali nierdzewnej. Wał o średnicy 24 mm współpracuje z mechanicznym uszczelnieniem wału o wymiarach zgodnych z EN 12756, w wykonaniu prostej pierścieniowej uszczelnienia. Kołnierze ssawny i tłoczny są zgodne z EN 1092-1 / EN 1092-2, klasa PN 16, z przyłączem ssawnym DN 65 i tłocznym DN 50. Płaszczyzna montażowa z ramą podstawy ułatwia stabilne osadzenie. Silnik MGE zintegrowany z przetwornicą częstotliwości zapewnia regulację prędkości, a obudowa silnika ma klasę ochrony IP55. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Parametry pracy i sterowanie

Urządzenie pracuje przy prędkości 2 898 1/min i nominalnym przepływie 75,15 m3/h przy wysokości podnoszenia 18,77 m. Rzeczywista średnica wirnika wynosi 135 mm przy nominalnej 125 mm. Maksymalne ciśnienie robocze to 16 bar, a zakres temperatury medium to od -25 °C do 120 °C przy gęstości odniesienia ok. 998,2 kg/m3. Klasa przyjęcia ISO 9906:2012 3B2 potwierdza powtarzalność osiągów.

Napęd to silnik 2-biegunowy o mocy znamionowej 5,5 kW, zasilany z sieci 3 x 380-500 V, 50 Hz, prąd znamionowy 10,3-8,20 A, współczynnik mocy cos ? 0,92-0,88. Sprawność silnika przy pełnym obciążeniu to 92,7 %. Minimalny wskaźnik efektywności MEI ? 0,70. Masa netto to 83 kg, masa brutto 100 kg, a objętość wysyłkowa 0,315 m3.

Zastosowanie i serwis

• Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy i wirnika bez demontażu korpusu ani rurociągów.
• Zgodność z ISO 5199 dla pomp normalnie zasysających oraz z EN 733 dla wymiarów i osiągów nominalnych.
• Kołnierze do DN 150 oznaczone jako PN 16 pozwalają na pracę przy ciśnieniu roboczym 16 bar.
• Zintegrowana przetwornica częstotliwości pozwala na płynną regulację wydajności w układach HVAC i podnoszenia ciśnienia.
• Stal nierdzewna korpusu i wirnika oraz zakres temperatur od -25 °C do 120 °C umożliwiają pracę z wodą i cieczami technicznymi w instalacjach przemysłowych i zaopatrzeniowych.
