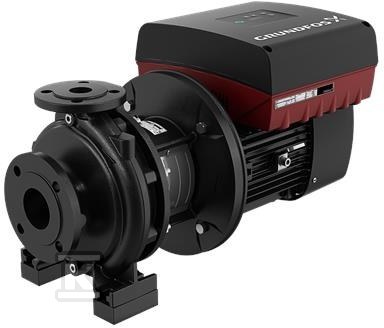

Pompa typu NBE 50-125/144 AASF2AESBQQEMWB, odśrodkowa, jednostopniowa 99100090

Pompa odśrodkowa jednostopniowa do regulowanego tłoczenia wody

Pompa typu NBE 50-125/144 to jednostopniowa, niezasysająca pompa odśrodkowa z wirnikiem w obudowie spiralnej, przeznaczona do ciągłej pracy w instalacjach wodnych i przemysłowych. Osiowy króciec ssawny DN 65 i promieniowy króciec tłoczny DN 50, oba na kołnierzach PN 16 zgodnych z EN 1092-2, pozwalają na szybkie podłączenie do rurociągów. Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika, pokrywy i wirnika bez odłączania korpusu od instalacji, co skraca serwis i pozwala na obsługę nawet dużych agregatów przy użyciu dźwigu.

Konstrukcja, materiały i uszczelnienie

Korpus pompy wykonano z żeliwa EN-GJL-250, ASTM class 35, z wewnętrzną powłoką CED. Wirnik to żeliwo EN-GJL-200, ASTM class 30, a pierścień zużywający się to mosiądz. Wał ze stali nierdzewnej EN 1.4301, AISI 304, pracuje z pojedynczym uszczelnieniem wału BQQE zgodnym z EN 12756, w wykonaniu gumowego balonika niewyrównoważonego. Łożyska smarowane są smarem, agregat ma stopę i blok podpierający, a wał poziomy zapewnia stabilną pracę w układzie close-coupled.

Sterowanie, silnik i efektywność

Agregat jest sprzężony bezpośrednio z wentylatorowo chłodzonym synchronicznym silnikiem z magnesami trwałymi. W skrzynce zaciskowej silnika znajduje się zintegrowany falownik oraz regulator PI, co umożliwia ciągłą zmianę prędkości w zakresie 360-4000 obr/min i dopasowanie wydajności do aktualnego zapotrzebowania. Silnik o mocy znamionowej 7,5 kW pracuje przy 3 x 380-500 V, 50 Hz, prąd znamionowy 14,1-11,2 A, cos ? 0,93-0,89. Klasa efektywności IE5 i sprawność przy pełnym obciążeniu 92,5 % przekładają się na niższe zużycie energii. Obudowa IP55 i izolacja klasy F pozwalają na pracę w temperaturze otoczenia -20 . 50 °C. Minimalny wskaźnik efektywności MEI ? 0,70 potwierdza wysoki poziom hydrauliczny.

Zastosowania i zgodność normatywna

Pompa jest projektowana według ISO 5199, z wymiarami i osiągami nominalnymi zgodnymi z EN 733, a kołnierze spełniają EN 1092-2. Uszczelnienie wału odpowiada EN 12756, a wirnik jest hydraulicznie odciążony i statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Przeznaczona jest do wody w zakresie temperatury -25 . 120 °C, przy maksymalnym ciśnieniu roboczym 16 bar. Przy prędkości odniesienia 2901 obr/min osiąga przepływ nominalny 80,23 m3/h przy wysokości podnoszenia 22,22 m, przy rzeczywistej średnicy wirnika 144 mm i nominalnej 125 mm, tolerancja krzywej ISO9906:2012 3B2. Stosowana jest w zaopatrzeniu w wodę, przemysłowym podnoszeniu ciśnienia, tłoczeniu cieczy, HVAC i nawadnianiu.
