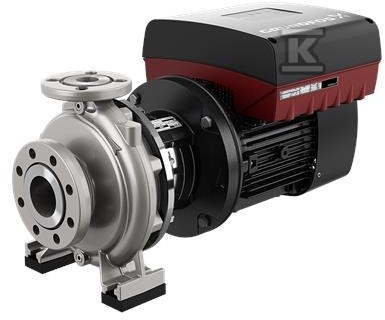

Pompa typu NBE 50-125/144 AASF2KESBQQEMWB, odśrodkowa, jednostopniowa 99100208

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania i podnoszenia ciśnienia

Pompa z serii NB/NBE to uniwersalne rozwiązanie jednostopniowe z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Konstrukcja zapewnia stabilną pracę przy zasilaniu instalacji wodnych, podnoszeniu ciśnienia w obiektach przemysłowych oraz tłoczeniu cieczy w systemach HVAC i nawadnianiu. Symbol oznaczenia opisuje szczegółową konfigurację, a dobór technicznych parametrów wymaga weryfikacji w instrukcji producenta lub z przedstawicielem. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos.

Konstrukcja i serwisowanie

Konstrukcja back-pull-out w pompach NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. Dzięki temu nawet większe agregaty mogą być serwisowane przez jedną osobę przy użyciu dźwigu. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, a wirniki są hydraulicznie odciążone, co ogranicza obciążenia łożysk i poprawia trwałość. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756.

Zgodność z normami i zakres pracy

Urządzenie spełnia wymagania ISO 5199. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2. Wymiary i osiągi nominalne odpowiadają EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Zakres pracy serii obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Wersje NBE mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co pozwala na płynną regulację wydajności.

Zastosowania

Pompy NB i NK sprawdzają się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• systemy HVAC
• nawadnianie
