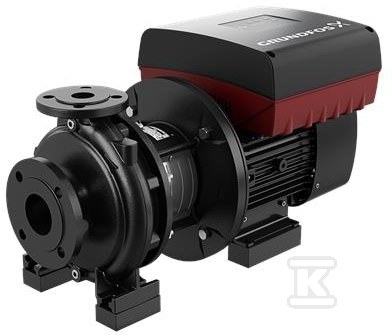

Pompa typu NBE 50-160/167 ADSF2AESBQQENWB, odśrodkowa, jednostopniowa 99554364

Uniwersalna pompa odśrodkowa do zaopatrzenia w wodę i przemysłu

Pompa typu NBE 50-160/167 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w różnych instalacjach. Osiowy króciec ssawny i promieniowy króciec tłoczny przy poziomym wale dają prostą integrację z istniejącymi rurociągami, a konstrukcja back-pull-out pozwala na demontaż silnika, podstawy silnika i wirnika bez rozbierania korpusu ani odcinania przewodów. W praktyce oznacza to serwisowanie nawet dużych jednostek przez jedną osobę przy użyciu dźwigu, bez przestojów związanych z rozbiórką instalacji.

Konstrukcja i serwisowanie

Korpus spiralny z poziomym wałem zapewnia stabilną pracę w ciągłych cyklach tłoczenia. Wirnik jest hydraulicznie odciążony, co ogranicza obciążenia osiowe i przekłada się na mniejsze zużycie łożysk oraz uszczelnienia. Statyczne wyważenie zgodnie z ISO 1940-1 klasa 6,3 ogranicza drgania i hałas podczas pracy. Mechaniczne uszczelnienie wału wykonane jest w wymiarach zgodnych z EN 12756, co ułatwia dostęp do części zamiennych i standaryzuje serwis. Konstrukcja back-pull-out w serii NB upraszcza konserwację: silnik, podstawa i wirnik wyciągane są jako zespół, bez demontażu korpusu ani rurociągów.

Zgodność z normami i zakres pracy

Urządzenie spełnia wymagania ISO 5199 dla pomp przemysłowych, a kołnierze ssawny i tłoczny są zgodne z EN 1092-2. Wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar, przy czym pompy z kołnierzami do DN 150 włącznie są oznaczone PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Zakres pracy obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę zarówno do małych instalacji podnoszenia ciśnienia, jak i większych systemów tłoczenia. Taki zakres czyni pompę elastyczną w doborze do zmiennych zapotrzebowań hydraulicznych.

Zastosowania i integracja z napędem

Pompa sprawdza się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• systemy HVAC
• nawadnianie

Możliwość wyposażenia w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę CUE daje kontrolę nad prędkością obrotową i dopasowanie charakterystyki do zmiennego zapotrzebowania. Dla większości pomp typu NB dostępne są ramy podstawy producenta, co ułatwia montaż i stabilizację na posadzce przemysłowej. Symbol konfiguracji opisuje dokładne wykonanie, dlatego dobór technicznych parametrów warto potwierdzić w instrukcji producenta lub z przedstawicielem.
