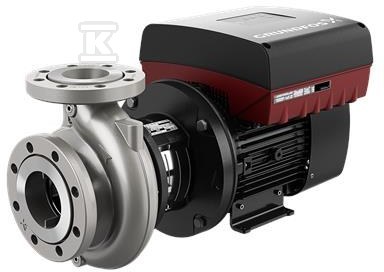

Pompa typu NBE 50-160/167 AAF2LESBQQENWB, odśrodkowa, jednostopniowa 99103583

Pompa odśrodkowa jednostopniowa

Pompa z rodziny NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w różnych warunkach eksploatacji. Konstrukcja z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem sprawdza się tam, gdzie potrzebny jest stabilny przepływ i stałe podnoszenie ciśnienia bez skomplikowanej obsługi. Seria NB i NBE jest projektowana jako uniwersalne rozwiązanie dla instalatora i użytkownika końcowego, z możliwością doposażenia w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE.

Budowa i serwisowanie ułatwiające pracę instalatora

Konstrukcja back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to serwisowanie nawet dużych jednostek przez jedną osobę przy użyciu dźwigu. Wirnik jest hydraulicznie odciążony, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dostęp do części zamiennych i standaryzuje serwis.

Zgodność z normami i parametry pracy

Urządzenie jest zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają EN 733 dla 10 bar, a pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Zakres pracy serii obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do instalacji o różnej skali. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos.

Zastosowania w praktyce

Pompy NB i NBE znajdują zastosowanie w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia
• przemysłowe instalacje podnoszenia ciśnienia i tłoczenia cieczy
• systemy HVAC do obiegu wody grzewczej i chłodniczej
• nawadnianie

Dzięki standaryzacji połączeń i parametrów, dobór techniczny odbywa się na podstawie instrukcji producenta i katalogu pomp NB, NBE, NK, NKE, w tym części dotyczącej ram podstawy pomp NB.
