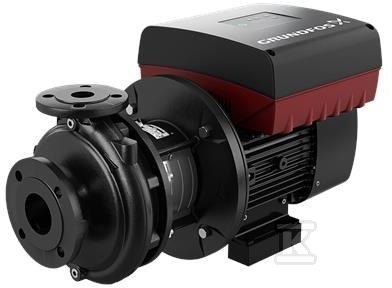

Pompa typu NBE 50-160/167 AASF2AESBQQENWB, odśrodkowa, jednostopniowa 99101898

Uniwersalna pompa odśrodkowa do wody i instalacji przemysłowych

Pompa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w wielu typach instalacji. Horizontalny wał i konstrukcja back-pull-out pozwalają na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet w ograniczonej przestrzeni. Rozwiązanie sprawdza się zarówno u instalatora, jak i w eksploatacji końcowej dzięki prostemu dostępowi do części hydraulicznych.

Budowa i materiały

Korpus pompy wykonano z żeliwa EN-GJL-250, ASTM class 35, a wirnik z żeliwa EN-GJL-200, ASTM class 30. Wewnętrzna powierzchnia komory pompy ma powłokę CED, a pierścień zużycia wykonano z mosiądzu. Wał ze stali nierdzewnej EN 1.4301, AISI 304 zapewnia odporność na korozję w kontakcie z wodą. Uszczelnienie mechaniczne typu BQQE, pojedyncze, spełnia wymagania DIN EN 12756. Łożyskowanie w standardowym wykonaniu z smarowaniem smarem. Całość jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik jest hydraulicznie odciążony.

Konstrukcja ułatwia konserwację:

• demontaż zespołu napędowego bez ruszania rurociągów
• dostęp do wirnika od strony silnika
• kołnierze ssawny DN 65 i tłoczny DN 50 zgodne z EN 1092-2, PN 16

Masa netto wynosi 112 kg, masa brutto 134 kg, a objętość transportowa 0,509 m3.

Napęd i sterowanie

Pompa jest bezpośrednio sprzężona z synchronicznym silnikiem z magnesami trwałymi chłodzonym wentylatorem. W obudowie zaciskowej znajduje się wbudowana przetwornica częstotliwości oraz regulator PI. Silnik pracuje w zakresie prędkości 360-4000 obr/min, z prędkością zadaną 2901 obr/min. Moc nominalna P2 to 11 kW przy zasilaniu 3 x 380-500 V, 50 Hz, prąd nominalny 20,3-16,0 A, cos phi 0,93-0,90.

Klasa efektywności IE5 i sprawność silnika przy pełnym obciążeniu 93,1 % przekładają się na niższe zużycie energii w pracy ciągłej. Stopień ochrony IP55 i klasa izolacji F pozwalają na pracę w środowisku o temperaturze otoczenia od -20 °C do 50 °C. Znamionowy indeks efektywności minimalnej IE min wynosi 0,70.

Zastosowania i zgodność z normami

Urządzenie jest projektowane zgodnie z ISO 5199, a wymiary i osiągi nominalne odnoszą się do EN 733, 10 bar. Kołnierze PN 16 pozwalają na ciśnienie robocze do 16 bar. Tolerancja krzywej zgodna z ISO9906:2012 3B.

Przeznaczenie obejmuje:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Pompę stosuje się do wody o temperaturze od -25 °C do 120 °C, przy gęstości ok. 998,2 kg/m3. W warunkach pracy przyjmuje się temperaturę cieczy 20 °C. Nominalny przepływ wynosi 87,43 m3/h przy wysokości podnoszenia 32,62 m, przy wirniku o średnicy rzeczywistej 167 mm i średnicy nominalnej 160 mm.
