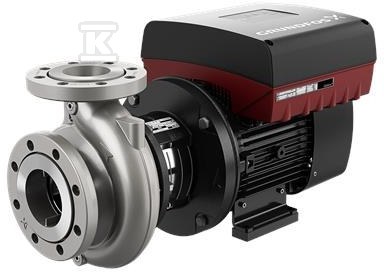

Pompa typu NBE 50-160/167 AASF2KESBQQENWB, odśrodkowa, jednostopniowa 99100105

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa typu NBE 50-160/167 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Konstrukcja z poziomym wałem i rozwiązaniem back-pull-out pozwala na demontaż silnika, podstawy silnika, pokrywy i wirnika bez rozłączania korpusu pompy ani rurociągów, co skraca czas serwisu i ogranicza prace instalacyjne do jednej osoby przy użyciu dźwigu.

Konstrukcja z dostępem serwisowym back-pull-out i materiały ze stali nierdzewnej

Korpus pompy, wirnik i wał wykonano ze stali nierdzewnej, co zapewnia odporność na korozję w typowych zastosowaniach wodnych. Korpus i wirnik to stal EN 1.4408, ASTM CF8M. Pierścień ślizgowy to stal EN 1.4517, ASTM CD4MCuN. Wał to stal EN 1.4401, AISI 316. Wewnętrzna powłoka korpusu nie jest stosowana, a uszczelnienie wału typu BQQE ma wymiary zgodne z EN 12756. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

• dostęp back-pull-out umożliwia wymianę wirnika i uszczelnienia bez demontażu rurociągów
• uszczelnienie mechaniczne BQQE, pojedyncze, z gumową przegrodą
• łożyska smarowane smarem, standardowa konstrukcja
• blok podpierający jest przewidziany, pompa nie ma stóp mocujących

Zakres pracy, połączenia i zgodność z normami

Urządzenie jest projektowane według ISO 5199, z wymiarami i osiągami nominalnymi zgodnymi z EN 733. Kołnierze ssawny i tłoczny są zgodne z EN 1092-1 i EN 1092-2, z klasą ciśnienia PN 16. Króciec ssawny ma średnicę DN 65, króciec tłoczny DN 50. Maksymalne ciśnienie pracy to 16 bar.

W warunkach pracy pompa jest przystosowana do wody w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze otoczenia od -20 °C do 50 °C. Dane katalogowe odnoszą się do prędkości 2901 obr/min, przy nominalnym przepływie 87,43 m3/h i wysokości podnoszenia 32,62 m. Rzeczywista średnica wirnika to 167 mm przy nominalnej 160 mm. Tolerancja krzywej pracy to ISO9906:2012 3B.

• zastosowanie w instalacjach zaopatrzenia w wodę, przemysłowym podnoszeniu ciśnienia, tłoczeniu cieczy, HVAC i nawadnianiu
• zgodność z ISO 5199 i EN 733, kołnierze PN 16 do DN 150
• zakres typowy dla serii to przepływy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m

Sterowanie, efektywność energetyczna i dane elektryczne

Pompa jest dostarczana z wbudowaną przetwornicą częstotliwości, bez czujnika ciśnienia. Silnik o mocy znamionowej 11 kW pracuje w sieci 3 x 380-500 V, 50 Hz, z prądem znamionowym 20,3-16,0 A i współczynnikiem mocy 0,93-0,90. Prędkość znamionowa silnika to 360-4000 obr/min, liczba biegunów 2. Klasa sprawności IE5, sprawność silnika przy pełnym obciążeniu 93,1 %. Obudowa silnika IP55, klasa izolacji F. Minimalny wskaźnik efektywności MEI ? 0,70.

• wbudowana przetwornica pozwala na płynną regulację prędkości i dopasowanie do zmiennego zapotrzebowania
• wysoka sprawność silnika IE5 ogranicza pobór energii w pracy ciągłej
• masa netto 121 kg, masa brutto 142 kg, co ułatwia planowanie transportu i montażu
