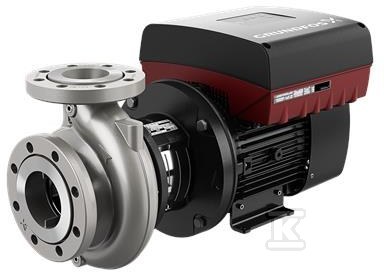

Pompa typu NBE 50-200/181 AAF2LESBQQENWB, odśrodkowa, jednostopniowa 99102476

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa typu NBE 50-200/181 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, HVAC, przemysłowych i nawadniających. Wersja z wbudowaną przetwornicą częstotliwości umożliwia płynną regulację prędkości bez dodatkowych urządzeń zewnętrznych, a konstrukcja back-pull-out ułatwia serwis bez demontażu rurociągów.

Budowa i materiały odporne na korozję

Korpus hydrauliczny wykonano ze stali nierdzewnej, obudowa pompy z materiału EN 1.4517, ASTM CD4MCuN. Wirnik i pierścień zużycia mają ten sam stop EN 1.4517, ASTM CD4MCuN, co ogranicza zużycie w pracy ciągłej z wodą. Wał ze stali nierdzewnej EN 1.4462, SAF 2205 zapewnia odporność na korozję w typowych warunkach instalacji wodnych. Uszczelnienie wału typu BQQE w wersji pojedynczej spełnia wymiary EN 12756. Smarowanie łożysk odbywa się smarem, a konstrukcja jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, z hydraulicznie odciążonym wirnikiem.

Konstrukcja back-pull-out pozwala zdjąć silnik, podstawę silnika i wirnik bez rozbierania korpusu ani rurociągów, co w praktyce oznacza serwisowanie nawet dużych pomp przez jedną osobę przy użyciu dźwigu.

Parametry pracy i sterowanie

Ustawiona prędkość pracy to ok. 2901 obr/min przy nominalnym przepływie 69,72 m3/h i wysokości podnoszenia 37,53 m. Średnica wirnika rzeczywista wynosi 181 mm przy nominalnej 200 mm. Zakres regulacji prędkości z wbudowaną przetwornicą obejmuje 360-4000 obr/min, co pozwala dopasować wydajność do aktualnego zapotrzebowania.

Napęd to silnik 11 kW, 50 Hz, 3 x 380-500 V, prąd znamionowy 20,3-16,0 A, cos phi 0,93-0,90. Klasa efektywności IE5 i sprawność silnika przy pełnym obciążeniu 93,1 % przekładają się na niższe zużycie energii w pracy ciągłej. Stopień ochrony IP55 i klasa izolacji F zapewniają pracę w pomieszczeniach technicznych, a tolerancja krzywej ISO9906:2012 3B potwierdza powtarzalność osiągów.

Zastosowania i montaż

Pompa przeznaczona jest do pompowania wody o temperaturze od -25 °C do 120 °C, przy gęstości ok. 998,2 kg/m3. Temperatura otoczenia w pracy to -20 °C do 50 °C. Maksymalne ciśnienie robocze to 16 bar, przy połączeniach kołnierzowych DN 65 na ssaniu i DN 50 na tłoczeniu, PN 16, zgodnych z EN 1092-1.

Wykonanie bez podstawy z blokiem wspornym ułatwia montaż w ograniczonej przestrzeni. Masa netto to 115 kg, masa brutto 137 kg, a objętość transportowa 0,509 m3. Typowe zastosowania to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie.

Zgodność z normami i serwisowanie

Wszystkie pompy serii są zgodne z ISO 5199. Kołnierze ssawny i tłoczny spełniają EN 1092-2, a wymiary i osiągi nominalne odnoszą się do EN 733, przy czym kołnierze do DN 150 włącznie są oznaczone PN 16 i mogą pracować przy 16 bar. Uszczelnienie wału ma wymiary zgodne z EN 12756.

Zakres przepływów dla rodziny to 2 do 1300 m3/h, a wysokości podnoszenia 2 do 160 m. Dostępność ram podstawy GRUNDFOS oraz możliwość wyposażenia w zewnętrzną przetwornicę CUE zwiększa elastyczność doboru do konkretnej instalacji.
