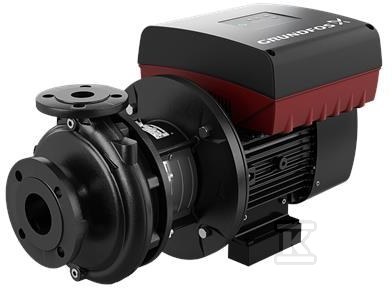

Pompa typu NBE 50-200/181 AASF2AESBQQENWB, odśrodkowa, jednostopniowa 99101748

Uniwersalna pompa odśrodkowa do podnoszenia ciśnienia i transportu cieczy

Uniwersalne zasilanie instalacyjne i przemysłowe wymaga pompy, która łączy niezawodność z prostym serwisowaniem. Seria NB i NBE Grundfos została zaprojektowana jako jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale. Konfiguracja NBE 50-200/181 AASF2AESBQQENWB, katalog 99101748, wpisuje się w tę rodzinę jako rozwiązanie do ekonomicznego i stabilnego tłoczenia wody i innych cieczy.

Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to serwisowanie nawet większych jednostek przez jedną osobę przy użyciu dźwigu, bez rozcinania instalacji. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756.

Budowa i serwisowanie back-pull-out

Demontaż zespołu napędowego odbywa się od tyłu, bez odkręcania połączeń kołnierzowych. Skraca to czas przestoju i ogranicza ryzyko uszkodzenia uszczelek rurociągów.

Zastosowania i kompatybilność

Pompy NB i NBE są stosowane w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Zakres pracy rodziny obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do małych instalacji i większych systemów przemysłowych. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2. Wymiary i osiągi nominalne są zgodne z EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Wersje z serii mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w regulacji wydajności i ograniczeniu poboru energii w zmiennych warunkach pracy.

Standardy i warunki pracy

Cała seria jest zgodna z ISO 5199, co potwierdza spójność wykonania i parametrów hydraulicznych. Zgodność z EN 1092-2 dla kołnierzy ułatwia połączenie z armaturą i rurami stosowanymi w Europie. Zgodność z EN 733 zapewnia powtarzalność wymiarów montażowych.

Dostępne są ramy podstawy konstrukcji Grundfos dla większości pomp typu NB, co upraszcza montaż na posadzce i wyrównanie osi. Szczegółowa konfiguracja pompy opisana jest przez jej symbol. Dokładny dobór technicznych parametrów wymaga konsultacji z instrukcją producenta lub przedstawicielem, który pomoże zweryfikować warunki pracy dla konkretnej instalacji.
