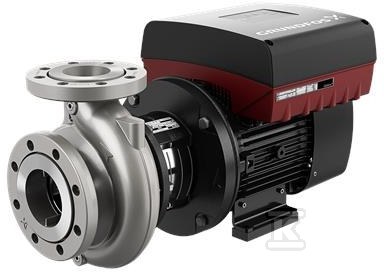

Pompa typu NBE 50-200/181 AASF2KESBQQENWB, odśrodkowa, jednostopniowa 99100896

Uniwersalna pompa odśrodkowa do zaopatrzenia w wodę, HVAC i przemysłu

Jednostopniowa pompa odśrodkowa z wlotem osiowym i korpusem spiralnym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wymagających stabilnego przepływu i podnoszenia ciśnienia. Konstrukcja monoblokowa z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym zapewnia prosty montaż w układach rurowych i łatwy dostęp do elementów roboczych. Rozwiązanie sprawdza się tam, gdzie liczy się trwałość, możliwość serwisowania bez rozcinania instalacji oraz dopasowanie pracy do zmiennego zapotrzebowania.

Konstrukcja, serwisowanie i zgodność z normami

Pompa zaprojektowana jest zgodnie z ISO 5199, a wymiary i nominalne osiągi odnoszą się do EN 733. Kołnierze ssawny i tłoczny wykonane są według EN 1092-2, w praktyce stosowane jako PN 16 wg EN 1092-1, co dla kołnierzy do DN 150 pozwala na pracę przy ciśnieniu roboczym 16 bar, przy nominalnym zakresie 10 bar dla serii. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w wersji nieodciążonej z mieszkiem gumowym.

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów. W efekcie nawet większe agregaty mogą być serwisowane przez jedną osobę przy użyciu dźwigu. Wszystkie elementy wirujące są statycznie wyważone zgodnie z ISO 1940-1, klasa 6,3, a wirniki hydraulicznie odciążone, co ogranicza obciążenia łożysk i sprzyja stabilnej pracy.

Napęd z magnesami stałymi i regulacja pracy

Agregat połączony jest sprzęgłem z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. W skrzynce zaciskowej silnika umieszczono przetwornicę częstotliwości oraz regulator PI, co pozwala na ciągłą regulację zmiennej prędkości obrotowej. Dzięki temu osiągi pompy są dopasowywane do aktualnych wymagań instalacji bez dodatkowych zaworów dławiącego.

Silnik typu MGE zapewnia wysoką sprawność przy zmiennym obciążeniu, a integracja sterowania w obudowie silnika upraszcza okablowanie i montaż. Rozwiązanie jest szczególnie przydatne w systemach, gdzie zapotrzebowanie na przepływ zmienia się w ciągu doby.

Zakres pracy i typowe zastosowania

Seria obejmuje pompy o przepływie od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do małych instalacji i dużych układów przemysłowych. Typowe obszary użycia to:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach,
• przemysłowe tłoczenie cieczy w procesach technologicznych,
• systemy HVAC i cyrkulacji,
• nawadnianie i instalacje wodne w rolnictwie.

Zgodność z ISO 5199, EN 733, EN 1092 i EN 12756 ułatwia integrację z istniejącymi instalacjami i potwierdza powtarzalność wymiarów przy wymianie urządzeń.
