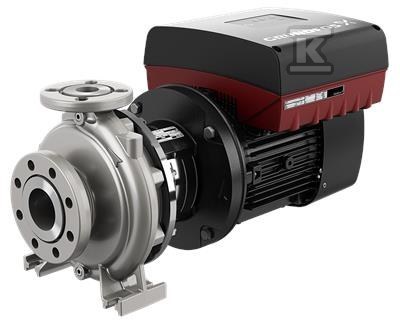

Pompa typu NBE 50-200/188 AAF2LESBQQEHWA, odśrodkowa, jednostopniowa 99100337

Uniwersalna pompa blokowa do wody i instalacji przemysłowych

Jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym DN 65 i promieniowym króćcem tłocznym DN 50, z poziomym wałem, przeznaczona do pracy z wodą w zakresie temperatury od -25 °C do 120 °C. Wykonanie zgodne z ISO 5199 oraz z wymiarami i osiągami nominalnymi EN 733, z kołnierzami PN 16. Wersja zintegrowaną przetwornicą częstotliwości, bez czujnika ciśnienia, pozwala na płynną regulację prędkości w zakresie 180-2000 1/min. Punkt pracy odniesienia przy 1470 1/min to ok. 35,89 m3/h przy wysokości podnoszenia ok. 10,69 m, przy wirniku o rzeczywistej średnicy 188 mm i nominalnej 200 mm. Gęstość czynnika przy pomiarze 998,2 kg/m3.

Budowa i materiały

Korpus pompy i wirnik wykonano ze stali nierdzewnej EN 1.4517, odpowiednik ASTM CD4MCuN. Pierścień nośny z tego samego materiału zapewnia stabilność hydrauliczną. Wał ze stali nierdzewnej EN 1.4462 SAF 2205. Uszczelnienie mechaniczne wału typu BQQE o wymiarach zgodnych z EN 12756, w układzie prostej pierścieniowej. Wirniki są hydraulicznie odciążone, a cała pompa statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co upraszcza serwis.

Parametry hydrauliczne i sterowanie

Pompa pracuje z maksymalnym ciśnieniem roboczym 16 bar. Kołnierze ssawny i tłoczny zgodne z EN 1092, z klasą ciśnieniową PN 16, co pozwala na zastosowanie w instalacjach do DN 150. Smarowanie łożysk smarem. Obudowa z podstawą, bez bloku wsporczego. Klasa przyjęcia ISO 9906:2012 3B2.

Zastosowania i warunki pracy

Urządzenie sprawdza się w pięciu głównych obszarach: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Uniwersalna charakterystyka przepływu od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m w rodzinie NB/NK pozwala dobrać wariant do konkretnego punktu pracy.

Zakres zastosowań

W instalacjach wodnych pompa zapewnia niezawodne i ekonomiczne zasilanie. W HVAC służy do obiegu wody w systemach grzewczych i chłodniczych, a w przemyśle do tłoczenia czystych cieczy o parametrach zbliżonych do wody. Możliwość montażu silnika MGE ze zintegrowaną przetwornicą lub zewnętrznej przetwornicy Grundfos CUE zwiększa elastyczność regulacji.

Instalacja i serwis

Temperatura otoczenia od -20 °C do 50 °C. Masa netto ok. 60 kg, masa brutto ok. 77 kg, objętość wysyłkowa ok. 0,315 m3. Dzięki konstrukcji back-pull-out największe pompy mogą być serwisowane przez jedną osobę przy użyciu dźwigu, bez rozcinania instalacji.

Efektywność energetyczna i dane elektryczne

Silnik o mocy znamionowej P2 1,5 kW, zasilanie 3 x 380-500 V, 50 Hz, prąd znamionowy 2,9-2,5 A, współczynnik mocy cos ? 0,93. Klasa sprawności IE5 oraz minimalny wskaźnik efektywności MEI ? 0,70 świadczą o niskim poborze energii w typowych punktach pracy. Stopień ochrony IP55 zapewnia odporność na zapylenie i zachlapanie. Numer katalogowy 99100337 odpowiada wersji NBE 50-200/188 AAF2LESBQQEHWA.
