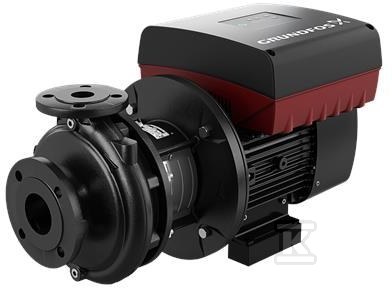

Pompa typu NBE 50-200/198 AASF2AESDAQFOWB, odśrodkowa, jednostopniowa 92759372

Konstrukcja i zasada działania

Jednostopniowa pompa odśrodkowa z korpusem spiralnym stanowi sprawdzone rozwiązanie w instalacjach przemysłowych i komercyjnych. Osiowy króciec ssący oraz promieniowy króciec tłoczny zapewniają stabilny kierunek przepływu cieczy, a poziomy wał umożliwia łatwy montaż w standardowych układach rurociągów.

Konstrukcja back-pull-out pozwala na wyjęcie silnika wraz z podstawą i wirnikiem bez konieczności demontażu korpusu ani przesuwania rurociągów - to znaczące ułatwienie podczas przeglądów i napraw, zwłaszcza w przypadku większych jednostek obsługiwanych przez jedną osobę z użyciem dźwigu.

Wirniki są hydraulicznie odciążone i statycznie wyważone zgodnie z normą ISO 1940-1, klasa 6,3, co minimalizuje drgania i obciążenie łożysk.

Mechaniczne uszczelnienie wału wykonane jest w standardzie EN 12756, co zapewnia kompatybilność z szeroką gamą dostępnych na rynku wkładów uszczelniających. W zależności od rodzaju tłoczonej cieczy, temperatury i ciśnienia można dobrać odpowiedni typ uszczelnienia - wirnik dostępny jest w żeliwie szarym lub brązie.

Kołnierze ssawne i tłoczne spełniają wymagania normy EN 1092-2. Pompa o wielkości DN 150 włącznie oznaczona jest jako PN 16, co oznacza dopuszczalne ciśnienie robocze 16 bar - nawet jeśli wymiary nominalne zgodne są z normą EN 733 określoną dla 10 bar.

Parametry pracy i możliwości regulacji

Pompa pokrywa szeroki zakres wydajności od 2 do około 1300 m3/h oraz wysokości podnoszenia od 2 do około 160 m, co czyni ją uniwersalnym narzędziem do różnorodnych instalacji.

Istotną cechą jest możliwość wyposażenia w silnik MGE ze zintegrowaną przetwornicą częstotliwości - regulacja obrotów pozwala precyzyjnie dopasować parametry pracy do aktualnego zapotrzebowania instalacji, bez konieczności stosowania dodatkowych urządzeń zewnętrznych. Alternatywnie pompa może być sprzężona z zewnętrzną przetwornicą Grundfos CUE.

Zakres temperatur pracy wynosi od -25°C do +140°C, co umożliwia stosowanie zarówno w instalacjach chłodniczych, jak i ciepłowniczych średniotemperaturowych.

Zastosowania przemysłowe

Seria NB/NBE sprawdza się w pięciu głównych obszarach:

• Zaopatrzenie w wodę - sieci wodociągowe, stacje uzdatniania, instalacje przeciwpożarowe (systemy ppoż.)
• Podnoszenie ciśnienia - przemysłowe instalacje wysokiego ciśnienia, gdzie wymagana jest stabilna praca przy zmiennym obciążeniu
• Tłoczenie cieczy - instalacje przemysłowe ogólnego przeznaczenia, w tym transport mediów technologicznych
• HVAC - sieciowe instalacje ciepłownicze, klimatyzacyjne i chłodnicze
• Nawadnianie - systemy irygacyjne w rolnictwie i ogrodnictwie

Dodatkowo pompy znajdują zastosowanie w inżynierii ochrony środowiska, np. przy transporcie ścieków technologicznych lub mediów agresywnych (przy odpowiednim doborze materiałów uszczelnienia).

Serwisowanie i dostępność części

Konstrukcja back-pull-out znacząco skraca czas obsługi serwisowej - wymiana wirnika czy uszczelnienia wału nie wymaga ingerencji w istniejące przyłącza rurowe. Dla pomp serii NB dostępne są dedykowane ramy podstawy konstrukcji Grundfos, które ułatwiają prawidłowy montaż zespołu pompowo-silnikowego na wspólnej podstawie zgodnej z normą EN 23661.

Producent udostępnia pełną dokumentację techniczną oraz katalog „Katalog pomp NB, NBE, NK, NKE", gdzie można zweryfikować szczegółową konfigurację konkretnego modelu na podstawie jego symbolu oznaczeniowego.
