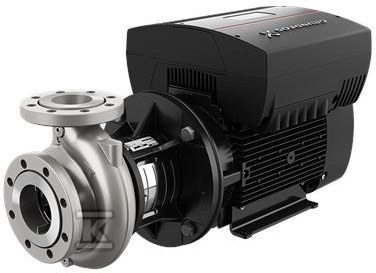

Pompa typu NBE 50-200/198 AAF2LESBQQEOWB, odśrodkowa, jednostopniowa 97710537

Uniwersalna pompa odśrodkowa do wody i instalacji przemysłowych

Pompa NBE 50-200/198 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Konstrukcja back pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet w dużych agregatach. Zintegrowana przetwornica częstotliwości umożliwia płynną regulację prędkości w zakresie 360-4000 rpm, a silnik klasy IE5 o mocy 15 kW zapewnia wysoki poziom sprawności energetycznej.

Konstrukcja i materiały

Wał jest poziomy, a wirnik o rzeczywistej średnicy 198 mm przy nominalnej 200 mm jest hydraulicznie odciążony i statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Uszczelnienie wału typu BQQE jest pojedyncze, z wymiarami zgodnymi z EN 12756, w wykonaniu z gumową przegrodą.

Korpus pompy, pierścień zużywający i wirnik wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN. Wał wykonano ze stali nierdzewnej EN 1.4462, SAF 2205. Brak powłoki wewnętrznej korpusu. Łożyskowanie jest standardowe, smarowane smarem.

Kołnierze ssawny i tłoczny są zgodne z EN 1092-1, klasa PN 16, a wymiary i osiągi nominalne odnoszą się do EN 733. Pompa jest zgodna z ISO 5199. Tolerancja krzywej pracy to ISO9906:2012 3B.

Zastosowanie i parametry pracy

Urządzenie jest przeznaczone do pompowania wody w zakresie temperatury cieczy -25 . 120 °C, przy gęstości odniesienia 998,2 kg/m3. Przy prędkości odniesienia 2895 rpm uzyskuje się przepływ nominalny 80,06 m3/h przy wysokości podnoszenia 44,94 m.

Silnik 2-biegunowy o częstotliwości sieci 50 Hz pracuje przy napięciu 3 x 380-480 V i prądzie znamionowym 26,7-22,0 A, cos phi 0,94-0,92. Sprawność silnika przy pełnym obciążeniu wynosi 92,8 %, a klasa izolacji to F. Obudowa silnika ma klasę IP55, a izolacja łożyska po stronie N to stalowe łożysko.

Minimalny wskaźnik efektywności MEI ? 0,70 świadczy o dobrej efektywności hydraulicznej. Pompa znajduje zastosowanie w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu, w tym w klimatyzacji obiektów komercyjnych i ogrzewaniu przemysłowym.

Instalacja i warunki pracy

Króciec ssawny ma rozmiar DN 65, króciec tłoczny DN 50. Maksymalne ciśnienie pracy to 16 bar, a zakres temperatury otoczenia to -20 . 50 °C. Połączenia rurowe są zgodne ze standardem EN 1092-1.

Pompa nie ma stóp mocujących, a blok podpierający nie jest przewidziany. Waga netto to 140 kg, waga brutto 161 kg, a objętość wysyłkowa 0,509 m3. Zintegrowana przetwornica częstotliwości jest wbudowana, czujnik ciśnienia nie jest przewidziany.
