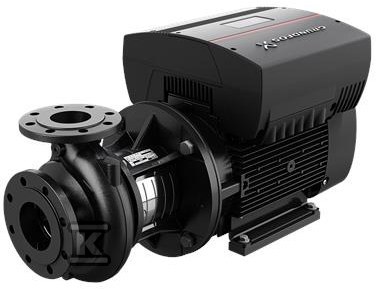

Pompa typu NBE 50-200/198 AASF2AESBQQEOWB, odśrodkowa, jednostopniowa 98979862

Pompa blokowa z przetwornicą częstotliwości do ciągłej regulacji wydajności

Pompa jednostopniowa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Wykonanie back-pull-out pozwala zdjąć silnik, podstawę silnika, pokrywę i wirnik bez odłączania korpusu pompy od rurociągów, co upraszcza serwis nawet w zabudowie przemysłowej. Zintegrowana elektronika w skrzynce zaciskowej silnika umożliwia płynną adaptację prędkości obrotowej do aktualnego zapotrzebowania, a konstrukcja zgodna z ISO 5199 zapewnia kompatybilność wymiarową i eksploatacyjną w standardowych instalacjach.

Konstrukcja, materiały i serwis

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik z żeliwa szarego EN-GJL-200, odpowiednik ASTM class 30, o rzeczywistej średnicy 198 mm przy nominalnej 200 mm, jest hydraulicznie odciążony i statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Wał ze stali nierdzewnej EN 1.4301 AISI 304 współpracuje z pierścieniem oporowym z mosiądzu CuZn34Mn3Al2Fe1-C. Uszczelnienie mechaniczne wału typu BQQE ma wymiary zgodne z DIN EN 12756, a elastomery w uszczelnieniu to EPDM.

Kołnierze ssawny DN 65 i tłoczny DN 50 wykonane są w klasie PN 16 zgodnie z EN 1092-2, co przy wymiarach do DN 150 pozwala na pracę przy ciśnieniu roboczym 16 bar. Wymiary i osiągi nominalne odnoszą się do EN 733, a całość spełnia wymagania ISO 5199. Smarowanie łożysk odbywa się smarem, a izolacja łożyska po stronie N to stalowe łożysko. Minimalny wskaźnik efektywności MEI wynosi co najmniej 0,70, a klasa odbioru ISO 9906:2012 3B potwierdza powtarzalność hydrauliki.

Sterowanie, silnik i parametry pracy

Zestaw napędzany jest bezpośrednio przez wentylatorowo chłodzony synchroniczny silnik z magnesami trwałymi o mocy znamionowej 15 kW, zasilany 3 x 380-480 V przy 50 Hz. Prąd znamionowy to 26,7-22,0 A, współczynnik mocy 0,94-0,92. Silnik klasy IE5 osiąga sprawność 92,8 % przy pełnym obciążeniu, ma 2 bieguny, klasę ochrony IP55 i klasę temperaturową F. Zakres regulacji prędkości to 360-4000 1/min, a punkt pracy na którym oparte są dane pompy to 2895 1/min.

Przy tej prędkości nominalny przepływ wynosi 80,06 m3/h przy wysokości podnoszenia 44,94 m. Maksymalny przepływ deklarowany dla rodziny to 94 m3/h, a maksymalna wysokość do 55 m. Medium robocze to woda o gęstości ok. 998,2 kg/m3 w zakresie temperatury -25 °C do 120 °C, przy temperaturze otoczenia -20 °C do 50 °C. Maksymalne ciśnienie pracy to 16 bar. Masa netto to 139 kg, a gabaryty zabudowy to ok. 925 mm szerokości, 493 mm wysokości i 420 mm głębokości.

Zastosowania i warunki eksploatacji

Pompa sprawdza się w pięciu głównych obszarach: instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Zintegrowany falownik z regulatorem PI w skrzynce zaciskowej umożliwia ciągłą regulację wydajności bez dodatkowych armatur dławiących, co ogranicza zużycie energii w zmiennych warunkach obciążenia.

Konstrukcja z poziomym wałem i króćcem ssawnym osiowym ułatwia montaż w układach blokowych, a obecność bloku podpierającego zwiększa stabilność. Dzięki zgodności z EN 1092-2 i EN 12756 oraz możliwości pracy przy 16 bar pompa może być stosowana w sieciach wymagających wyższego ciśnienia roboczego niż standard 10 bar z EN 733.
