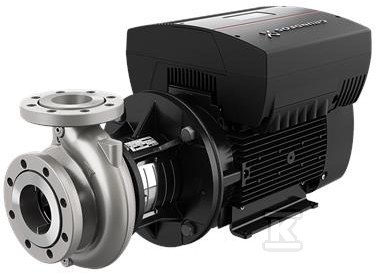

Pompa typu NBE 50-200/210 AAF2LESBQQEPWB, odśrodkowa, jednostopniowa 97710540

Uniwersalna pompa odśrodkowa do zaopatrzenia w wodę i przemysłu

Pompa typu NBE 50-200/210 to jednostopniowa pompa odśrodkowa z wlotem osiowym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wymagających stabilnego przepływu i ciśnienia. Konstrukcja z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale sprawdza się zarówno w obiektach użyteczności publicznej, jak i w procesach przemysłowych. Symbol określa szczegółową konfigurację, a dokładny dobór parametrów roboczych wymaga konsultacji z dokumentacją producenta lub przedstawicielem. Do większości pomp serii NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia stabilny montaż w układzie rurociągowym.

Konstrukcja ułatwiająca serwis i montaż

Pompa ma budowę back-pull-out, która pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów. W praktyce oznacza to możliwość obsługi nawet dużych jednostek przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, co ogranicza drgania i obciążenia łożysk w pracy ciągłej. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co zapewnia dostępność elementów eksploatacyjnych i upraszcza serwis.

Zastosowania i zakres pracy

Seria NB i NK obejmuje pompy o przepływie od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, co pozwala dobrać urządzenie do szerokiego spektrum zadań. Typowe obszary to:

• instalacje zaopatrzenia w wodę,
• przemysłowe instalacje podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• systemy HVAC,
• nawadnianie.

Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę częstotliwości, co daje możliwość płynnej regulacji wydajności i dostosowania pracy do zmiennego zapotrzebowania instalacji.

Zgodność z normami i trwałość

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonano zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają normie EN 733 dla 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Standardowa konstrukcja z poziomym wałem i korpusem spiralnym zapewnia przewidywalną charakterystykę hydrauliczną w długim okresie eksploatacji, a dostępność ram podstawy ułatwia integrację z istniejącymi instalacjami.
