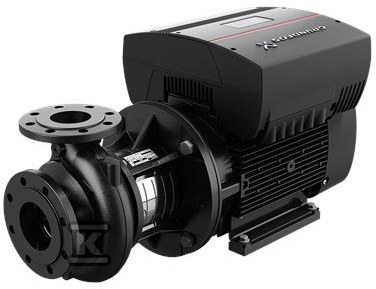

Pompa typu NBE 50-200/210 AASF2AESBQQEPWB, odśrodkowa, jednostopniowa 98979864

Pompa odśrodkowa jednostopniowa z wlotem osiowym i napędem MGE

Uniwersalna pompa monoblokowa z osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wymagających ciągłej regulacji wydajności. Konstrukcja z poziomym wałem i spiralnym korpusem zapewnia stabilną pracę przy zmiennym zapotrzebowaniu, a integracja synchronicznego silnika z magnesami stałymi z wbudowaną elektroniką pozwala dopasować osiągi do aktualnych warunków bez dodatkowych urządzeń zewnętrznych. Seria obejmuje zakres przepływów od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, co pokrywa zastosowania od małych instalacji budynków po przemysłowe systemy tłoczenia.

Konstrukcja back-pull-out i zgodność z normami

Pompa zaprojektowana jest zgodnie z ISO 5199, a wymiary i nominalne osiągi odnoszą się do EN 733 przy 10 bar. Kołnierze ssawny i tłoczny wykonane są według EN 1092-2, w typie PN 16, co przy kołnierzach do DN 150 włącznie umożliwia pracę przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w wykonaniu nieodciążonym z mieszkiem gumowym. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy ani rurociągów. W praktyce serwisowej oznacza to dostęp do części wirnikowych od strony napędu, co skraca czas prac konserwacyjnych i pozwala jednej osobie z dźwigiem obsłużyć nawet większe egzemplarze. Do większości pomp typu NB dostępne są ramy podstawy producenta.

Napęd synchroniczny z magnesami stałymi i wbudowaną regulacją

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, połączony ze sprzęgłem z pompą. W skrzynce zaciskowej silnika umieszczono przetwornicę częstotliwości oraz regulator PI. Rozwiązanie umożliwia ciągłą regulację zmiennej prędkości obrotowej, dzięki czemu charakterystyka pompy jest dopasowywana do bieżącego zapotrzebowania instalacji. Regulacja odbywa się bezstopniowo, co ogranicza pracę na zaworze i zmniejsza zużycie energii w okresach częściowego obciążenia.

Uszczelnienie wału w wykonaniu nieodciążonym z mieszkiem gumowym zapewnia szczelność przy pracy z wodą i cieczami o podobnych właściwościach fizycznych. Połączenie osiowego wlotu z promieniowym wylotem sprzyja stabilnemu zasysaniu i ogranicza ryzyko kawitacji w typowych warunkach instalacji.

Zastosowania w instalacjach wodnych, HVAC i przemyśle

Pompa sprawdza się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach mieszkalnych i użyteczności publicznej
• przemysłowe instalacje podnoszenia ciśnienia i tłoczenia cieczy o parametrach zbliżonych do wody
• systemy HVAC do cyrkulacji i chłodzenia
• nawadnianie i systemy dystrybucji wody w rolnictwie i ogrodnictwie

Dzięki zgodności z EN 733 i EN 1092-2 oraz możliwości pracy z kołnierzami PN 16 pompa integruje się z typową armaturą przemysłową. Wersje z silnikiem MGE ze zintegrowaną przetwornicą lub z zewnętrzną przetwornicą CUE pozwalają dobrać wariant sterowania do wymagań konkretnej instalacji.
